WIITHINK WTB-777

WIITHINK WTB-777 Portable Cassette Player Boombox User Manual

Model: WTB-777

1. المقدمة

شكرا لك على الشراءasing the WIITHINK WTB-777 Portable Cassette Player Boombox. This device combines classic audio playback with modern connectivity, offering AM/FM radio, cassette playback and recording, Bluetooth streaming, and USB MP3 playback. This manual provides detailed instructions for setup, operation, and maintenance to ensure optimal performance and longevity of your device.

يرجى قراءة هذا الدليل بعناية قبل استخدام المنتج والاحتفاظ به للرجوع إليه في المستقبل.

WIITHINK WTB-777 Portable Cassette Player Boombox, front view with cassette door open and antenna extended.

الصورة 1.1: الجبهة view of the WIITHINK WTB-777 Portable Cassette Player Boombox.

2. ماذا يوجد في الصندوق

تأكد من وجود جميع العناصر عند فك العبوة:

  • WTB-777 Cassette Player Boombox
  • سلك الطاقة
  • دليل المستخدم (هذا المستند)

3. انتهى المنتجview والميزات

The WTB-777 boombox offers a range of audio functionalities:

  • Cassette Player & Recorder: Play your favorite cassette tapes and record audio directly to a blank tape.
  • راديو AM/FM: Tune into local radio stations with clear reception.
  • الاتصال عبر البلوتوث: قم ببث الصوت لاسلكيًا من هاتفك الذكي أو جهازك اللوحي أو أي أجهزة أخرى تدعم تقنية البلوتوث.
  • مشغل يو اس بي: تشغيل MP3 files من محرك أقراص فلاش USB.
  • MP3 Conversion: Convert radio broadcasts or cassette tapes to MP3 files directly onto a USB drive.
  • مدخل سماعة الأذن: للاستماع الخاص.
  • خيارات الطاقة المزدوجة: Operates on AC power or DC batteries for portability.
Image showing the WTB-777 boombox with a list of its features: Cassette Player, Cassette Recorder, USB Player, AM/FM Radio, Bluetooth, Headphone Jack.

Image 3.1: Key features of the WTB-777 Portable Retro Cassette Player Recorder.

3.1. عناصر التحكم والمنافذ

Familiarize yourself with the various controls and connection points on your boombox:

  • زر الطاقة: يقوم بتشغيل / إيقاف الوحدة.
  • التحكم في مستوى الصوت: ضبط مستوى إخراج الصوت.
  • محدد الوظيفة: Switches between Tape, Radio, Bluetooth, and USB modes.
  • Radio Tuner Dial: Selects AM/FM frequencies.
  • أزرار التحكم في الكاسيت: Play, Stop, Fast Forward, Rewind, Record, Eject.
  • منفذ USB: لتوصيل محركات أقراص فلاش USB.
  • مدخل سماعة الأذن: مخرج ستيريو 3.5 ملم لسماعات الرأس.
  • مدخلات الطاقة AC: لتوصيل سلك الطاقة.
  • حجرة البطارية: Located on the bottom for DC power.
  • هوائي تلسكوبي: لتحسين استقبال راديو FM.

4. الإعداد

4.1. تشغيل الوحدة

The WTB-777 can be powered by either AC electricity or DC batteries.

AC Power (Household Current)

  1. تأكد من إيقاف تشغيل الوحدة.
  2. Connect the provided AC power cord to the AC power input jack on the boombox.
  3. Plug the other end of the power cord into a standard wall outlet (AC 120V/60Hz).

DC Power (Batteries)

للاستخدام المحمول، تتطلب الوحدة 4 بطاريات من الحجم "C" (غير مرفقة).

  1. تأكد من إيقاف تشغيل الجهاز وفصله عن مصدر الطاقة الكهربائية.
  2. افتح غطاء حجرة البطارية الموجود في الجزء السفلي من الوحدة.
  3. Insert 4 'C' size batteries, observing the correct polarity (+/-) as indicated inside the compartment.
  4. أغلق غطاء حجرة البطارية جيدًا.

ملحوظة: قم بإزالة البطاريات إذا لم يتم استخدام الوحدة لفترة طويلة لمنع التسرب والتلف.

جانب view of the WTB-777 boombox with dimensions 9.8in, 3in, 5.1in, and weight 1.2kg (without batteries).

Image 4.1: Dimensions of the WTB-777 boombox, highlighting its portable size.

5. تعليمات التشغيل

5.1. التشغيل العام

  1. Turn on the unit using the Power button.
  2. Adjust the Volume control to a comfortable listening level.
  3. Use the Function Selector to choose your desired mode (Tape, Radio, Bluetooth, USB).

5.2. Cassette Player/Recorder

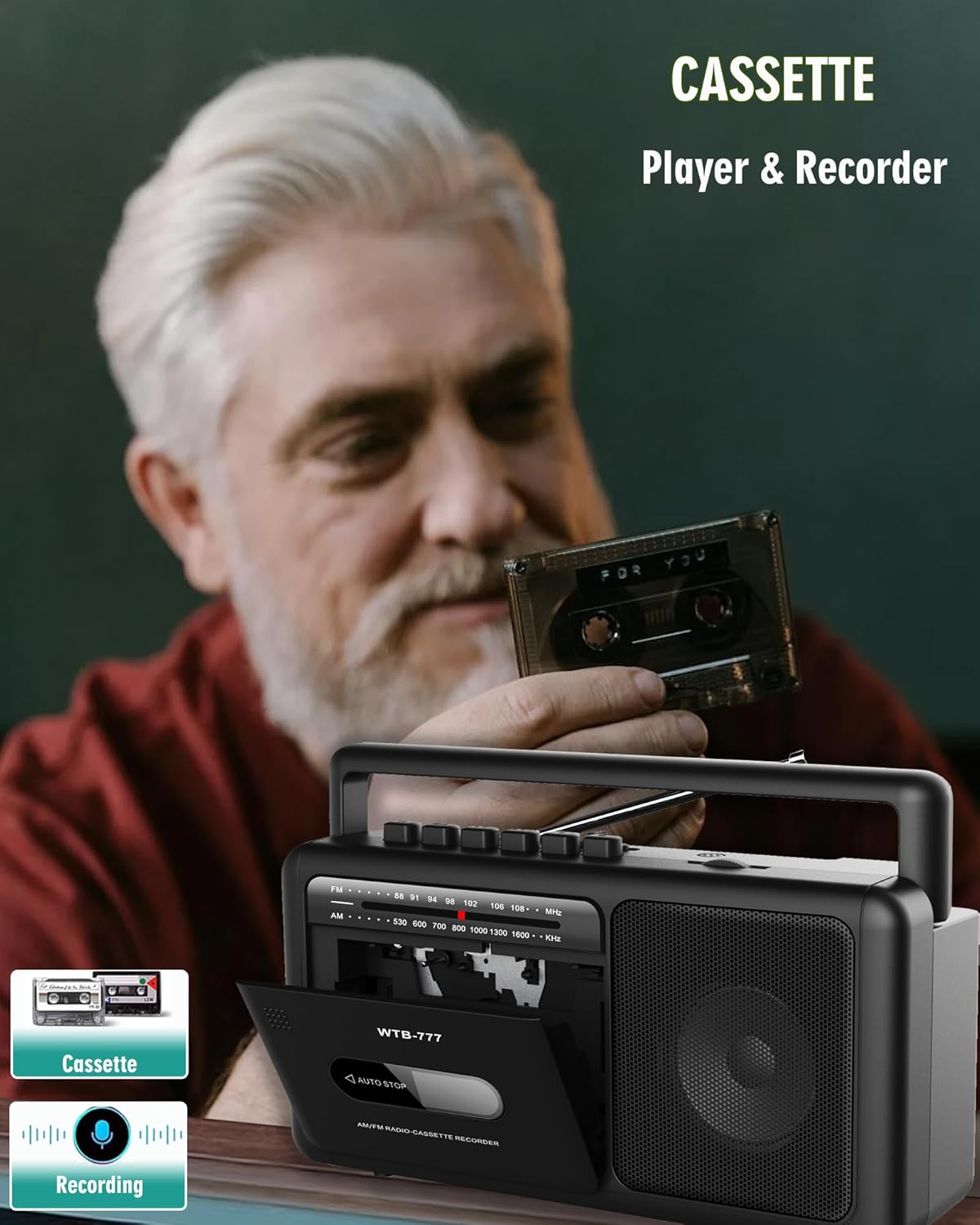

A person holding a cassette tape near the WTB-777 boombox, which has its cassette door open, illustrating the cassette player and recording function.

Image 5.1: Operating the cassette player and recorder function.

تشغيل شريط كاسيت

  1. Set the Function Selector to 'Tape'.
  2. Press the 'Eject' button to open the cassette door.
  3. Insert a cassette tape with the open edge facing upwards and the tape side facing you.
  4. Close the cassette door firmly.
  5. Press the 'Play' button to start playback.
  6. Use 'Fast Forward' or 'Rewind' to navigate the tape.
  7. Press 'Stop' to end playback.

Recording to a Cassette Tape

You can record from the radio or Bluetooth input to a blank cassette tape.

  1. Insert a blank cassette tape into the cassette compartment.
  2. Select the desired input source (Radio or Bluetooth) using the Function Selector.
  3. Start playing the audio you wish to record (e.g., tune to a radio station or start Bluetooth playback).
  4. Press the 'Record' button on the cassette player. The 'Play' button will also engage automatically.
  5. To stop recording, press the 'Stop' button.

5.3. تشغيل راديو AM/FM

The WTB-777 boombox with a green, leafy background, highlighting its AM/FM Radio Cassette Recorder functions.

Image 5.2: The WTB-777 functions as an AM/FM radio and cassette recorder.

  1. Set the Function Selector to 'Radio'.
  2. قم بتمديد الهوائي التلسكوبي للحصول على أفضل استقبال لإشارات FM. وللحصول على أفضل استقبال لإشارات AM، قم بتدوير الوحدة.
  3. Rotate the Radio Tuner Dial to select your desired AM or FM station. The frequency scale will indicate the current tuning.
  4. Adjust the Volume control as needed.

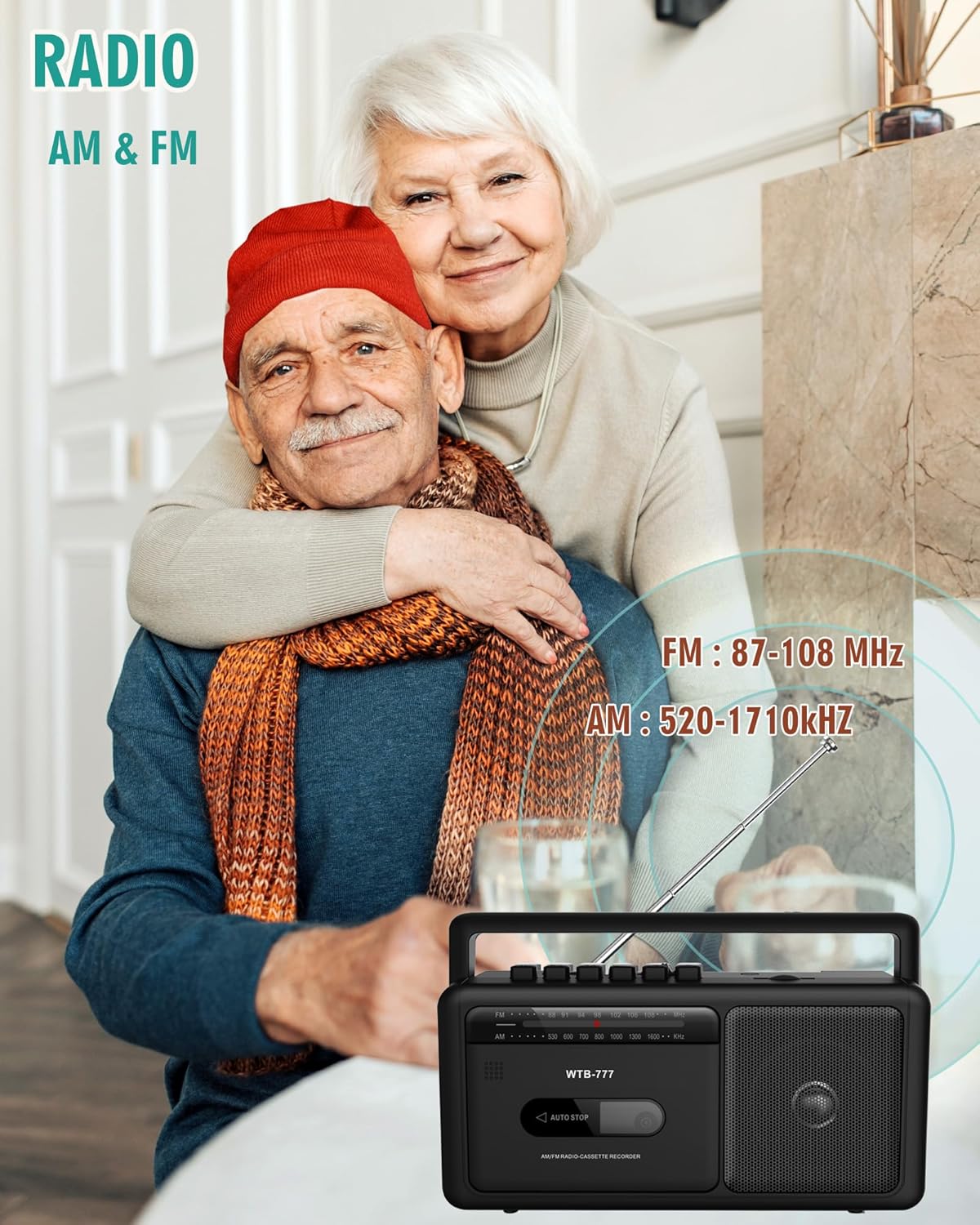

An older couple smiling with the WTB-777 boombox in the foreground, showing the AM/FM frequency ranges: FM 87-108 MHz, AM 520-1710 kHz.

Image 5.3: The WTB-777 radio displaying its AM and FM frequency ranges.

5.4. تدفق البلوتوث

A hand holding a smartphone displaying music playback, with Bluetooth signal waves pointing towards the WTB-777 boombox, indicating Bluetooth connectivity.

Image 5.4: Bluetooth connectivity for streaming music to the boombox.

  1. Set the Function Selector to 'Bluetooth'. The unit will enter pairing mode, indicated by a flashing LED or audible prompt.
  2. على جهازك المزود بتقنية البلوتوث (الهاتف الذكي، الجهاز اللوحي)، قم بتمكين البلوتوث وابحث عن الأجهزة المتاحة.
  3. Select 'WTB-777' from the list of devices to pair.
  4. Once paired, the LED indicator will stop flashing (or provide an audible confirmation).
  5. Start playing audio on your connected device. The sound will now play through the boombox.
  6. Adjust volume using the boombox's Volume control or your connected device.

5.5. USB MP3 Playback

The WTB-777 boombox with a USB flash drive being inserted into its USB port, illustrating its function as a USB MP3 Player.

Image 5.5: The WTB-777 supports USB MP3 playback.

  1. Set the Function Selector to 'USB'.
  2. أدخل محرك أقراص فلاش USB يحتوي على ملف صوتي MP3 files في منفذ USB.
  3. The unit will automatically detect and begin playing the MP3 files.
  4. Use the playback controls (Play/Pause, Next/Previous Track) if available on the unit, or rely on automatic playback.

5.6. MP3 Conversion (Radio/Cassette to USB)

The WTB-777 allows you to convert audio from the radio or cassette player directly to MP3 files on a USB drive.

  1. أدخل محرك أقراص فلاش USB في منفذ USB.
  2. Select the source you wish to record from (Radio or Tape) using the Function Selector.
  3. Start playing the audio from the source (e.g., tune to a radio station or play a cassette tape).
  4. Press the 'Record to USB' button (refer to your unit's specific button layout if not clearly labeled).
  5. The recording will begin, converting the audio to MP3 format on your USB drive.
  6. Press the 'Stop' button to end the recording.

6. الصيانة

6.1. التنظيف

  • قم دائمًا بفصل الوحدة عن مصدر الطاقة قبل التنظيف.
  • استخدم قطعة قماش ناعمة وجافة لمسح الأسطح الخارجية.
  • لا تستخدم المنظفات الكاشطة أو الشمع أو المذيبات لأنها قد تؤدي إلى إتلاف الطبقة النهائية.
  • For the cassette player, periodically clean the tape head and pinch roller with a cotton swab lightly dampمخفف بالكحول الأيزوبروبيل.

6.2. التخزين

  • If storing the unit for an extended period, remove the batteries to prevent leakage.
  • يُخزن في مكان بارد وجاف بعيدًا عن أشعة الشمس المباشرة ودرجات الحرارة القصوى.

7. استكشاف الأخطاء وإصلاحها

مشكلةالسبب المحتملحل
لا يوجد طاقةسلك الطاقة غير متصل؛ البطاريات فارغة أو تم إدخالها بشكل غير صحيح.Ensure AC cord is securely plugged in; Replace batteries or check polarity.
لا يوجد صوتVolume too low; Incorrect function mode selected; Headphones connected.Increase volume; Select correct function (Tape, Radio, BT, USB); Disconnect headphones.
استقبال الراديو ضعيفالهوائي غير ممتد، الإشارة ضعيفة.Fully extend the telescopic antenna; Reposition the unit for better signal.
شريط الكاسيت لا يتم تشغيله/تسجيلهTape incorrectly inserted; Tape damaged; Cassette door not closed.Reinsert tape correctly; Try a different tape; Ensure cassette door is closed.
البلوتوث غير مقترنUnit not in pairing mode; Device too far; Bluetooth already connected to another device.Set function to Bluetooth; Move device closer; Disconnect from other devices and try again.
USB لا يلعبلم يتم إدخال محرك أقراص USB بشكل صحيح؛ غير متوافق file تنسيق؛ محرك أقراص USB تالف.Reinsert USB drive; Ensure files are MP3 format; Try a different USB drive.

8. المواصفات

  • نموذج: وتب-777
  • ماركة: بداخلنا
  • أبعاد المنتج (الطول × العرض × الارتفاع): 9.8 × 3 × 5.1 بوصة
  • وزن السلعة: 2.72 pounds (without batteries)
  • تقنية الاتصال: Bluetooth, USB, Earphone Jack
  • نطاق تردد الراديو: FM 87 - 108 MHz, AM 520 - 1710 kHz
  • مصدر الطاقة: AC 120V/60Hz or 4 x 'C' size batteries (DC)
  • نوع السماعة: محمول
  • لون: أسود

9. معلومات السلامة

  • لا تعرض الوحدة للمطر أو الرطوبة لمنع حدوث حريق أو مخاطر الصدمات.
  • لا تفتح الصندوقasinز. إحالة جميع أعمال الصيانة إلى موظفين مؤهلين.
  • تجنب وضع الوحدة بالقرب من مصادر الحرارة مثل المشعات أو أجهزة التدفئة أو المواقد أو الأجهزة الأخرى (بما في ذلك ampالمُضخِّمات) التي تنتج الحرارة.
  • احمِ سلك الطاقة من أن يدوس عليه أحد أو يضغط عليه، وخاصةً عند المقابس ومنافذ التوصيل الكهربائية ونقطة خروجها من الجهاز.
  • استخدم فقط المرفقات/الملحقات المحددة من قبل الشركة المصنعة.
  • افصل هذا الجهاز أثناء العواصف الرعدية أو عند عدم استخدامه لفترات طويلة من الزمن.

10. الضمان والدعم

For warranty information or technical support, please refer to the documentation included with your purchase or contact WIITHINK customer service directly. Contact details can typically be found on the manufacturer's official webالموقع أو على عبوة المنتج.

Please have your model number (WTB-777) and purchase date ready when contacting support.
