Retevis EHK012 Two-Way Radio Headset User Manual

مقدمة

This manual provides detailed instructions for the proper use, setup, and maintenance of your Retevis EHK012 Two-Way Radio Headset. Please read this manual thoroughly before using the product to ensure optimal performance and longevity. Keep this manual for future reference.

مميزات المنتج

Excellent Noise Reduction: The headset features noise-reduction earmuffs designed to minimize ambient noise, ensuring clearer communication in loud environments and protecting your hearing.
ارتداء مريح: Equipped with soft, comfortable noise-reduction sponge earmuffs and an adjustable headband, suitable for extended wear and various head sizes.
حجم قابل للتعديل: Includes an adjustable volume button on the headset, allowing users to set the appropriate sound level for different situations. The maximum sound threshold is 82dB.
Durable and Stretchable Wire: Features a strong coiled wire with an unstretched length of 3.81 inches (116 cm) and a stretched length of 9.19 inches (280 cm), designed for increased durability.
ميكروفون قابل للدوران 260 درجة: The microphone rod can be rotated 260 degrees, making it suitable for use on either the left or right ear.
K-Head 2 Pin Compatibility: Designed with a K-head 2-pin connector for broad compatibility with various two-way radios.

تحديد المكونات

Retevis EHK012 headset showing passive noise reduction capabilities with sound wave graphics. — **تقليل الضوضاء السلبي:** The headset's design effectively reduces ambient noise for clear communication.

Retevis EHK012 headset with a close-up on the volume adjustment knob on the earcup. — **ضبط مستوى الصوت:** A dedicated knob on the earcup allows for easy volume control.

Retevis EHK012 headset showing the microphone rotating 260 degrees. — **260° Rotatable Mic:** The microphone can be positioned for left or right-side use.

Retevis EHK012 headset with hands adjusting the headband for a perfect fit. — **عقال قابل للتعديل:** The headband can be adjusted to fit various head sizes comfortably.

Close-up of the soft ear pad on the Retevis EHK012 headset. — **Comfortable and Soft Ear Pad:** Plush ear pads ensure comfort during prolonged use.

Retevis EHK012 headset shown folded for easy portability. — **تصميم قابل للطي:** The headset can be folded for convenient storage and transport.

تعليمات الإعداد

الاتصال بالراديو: Locate the K-head 2-pin connector on your Retevis EHK012 headset. Align the pins with the corresponding ports on your compatible two-way radio (e.g., Retevis RT22, Baofeng UV-5R). Gently push the connector firmly into the radio's accessory port until it is securely seated.
ضبط عقال: Place the headset on your head. Adjust the headband by sliding the earcups up or down along the metal frame until the ear pads comfortably cover your ears and the headset feels secure without excessive pressure.
موضع الميكروفون: Rotate the microphone rod 260 degrees to position the microphone in front of your mouth. Adjust the flexible rod to ensure the microphone is approximately 1-2 inches from your mouth for optimal voice pickup.

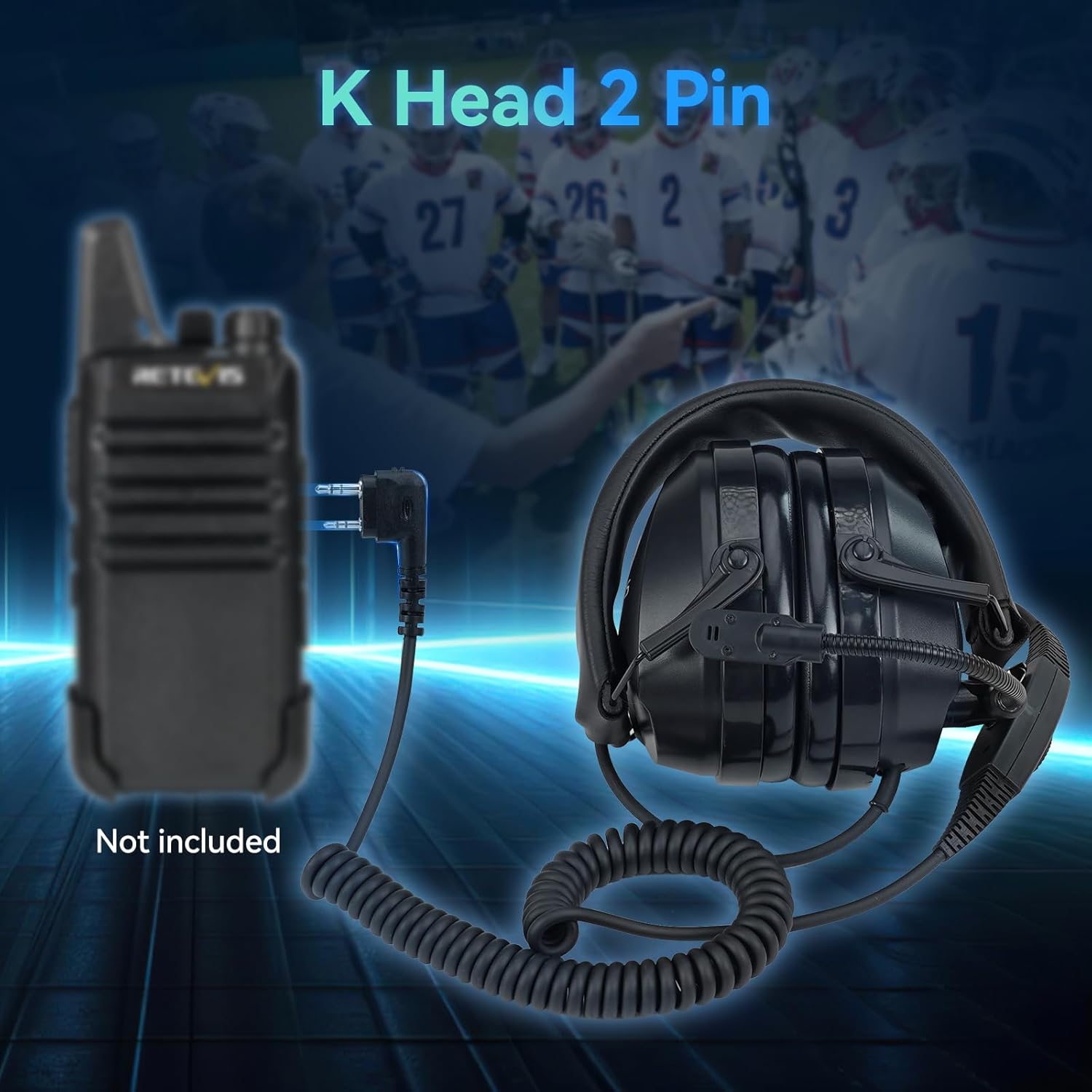

Retevis EHK012 headset with its K-head 2-pin connector next to a compatible two-way radio. — **K-Head 2 Pin Connection:** The headset connects to compatible two-way radios via a K-head 2-pin connector.

تعليمات التشغيل

تشغيل/إيقاف التشغيل: The headset does not have a separate power button. It powers on automatically when connected to a powered-on two-way radio.
ضبط مستوى الصوت: Use the volume adjustment knob located on one of the earcups to increase or decrease the listening volume. Rotate clockwise to increase and counter-clockwise to decrease.
الإرسال (PTT): To transmit your voice, press and hold the Push-To-Talk (PTT) button, typically located on the cable. Speak clearly into the microphone. Release the PTT button to stop transmitting and listen for replies.
استقبال الصوت: When the PTT button is not pressed, the headset will receive incoming audio from the connected radio.

Video: Retevis Overhead Noise Reduction Walkie Talkie Headset Overview. This video demonstrates the key features and usage of the Retevis EHK012 headset, including its noise reduction, adjustable headband, rotatable microphone, and K-head 2-pin connection.

صيانة

تنظيف: استخدمي قطعة قماش ناعمةamp cloth to clean the exterior of the headset and ear pads. Do not use harsh chemicals or abrasive cleaners. Ensure no moisture enters the electronic components.
تخزين: When not in use, store the headset in a cool, dry place away from direct sunlight and extreme temperatures. The foldable design allows for compact storage.
العناية بالكابلات: Avoid sharp bends or excessive pulling on the cable to prevent damage. The coiled design provides flexibility and reduces tangling.

استكشاف الأخطاء وإصلاحها

مشكلة	السبب المحتمل	حل
لا يوجد صوت من سماعة الرأس	Headset not properly connected; Radio volume too low; Radio not powered on.	Ensure K-head 2-pin connector is fully inserted. Increase radio volume. Verify radio is powered on.
الميكروفون لا يرسل	Microphone not positioned correctly; PTT button not pressed; Radio issue.	Adjust microphone closer to mouth. Press and hold PTT button firmly. Check radio's microphone settings or functionality.
تناسب غير مريح	Headband or earcups not adjusted.	Adjust the headband length and earcup position until a comfortable and secure fit is achieved.

تحديد

رقم موديل المنتج: FC9241AX2
وزن السلعة: 2.05 رطل (حوالي 930 جرامًا)
أبعاد الحزمة: 9.02 × 8.27 × 5.79 بوصة
نوع الموصل: K-head 2 Pin
Maximum Sound Threshold: 82 ديسيبل
Cable Length (Unstretched): 3.81 بوصة (116 سم)
Cable Length (Stretched): 9.19 بوصة (280 سم)
تاريخ التوفر الأول: 6 سبتمبر 2023

التوافق

The Retevis EHK012 headset is compatible with two-way radios featuring a K-head 2-pin connector. This includes, but is not limited to, the following models:

ريتيفيس: RT22, RT21, H-777, RT68, RT22S, H777S, RB29, RT86, RB85, NR10, RT86S, RA79, RT68B
باوفينج: UV-5R, BF-F8HP, BF 5RM
Pxton: بي اكس-777 اس
كينوود: Various models with K-head 2-pin connector

الضمان والدعم

Specific warranty information for the Retevis EHK012 Two-Way Radio Headset is not provided within this manual. For details regarding warranty coverage, technical support, or service, please refer to the product packaging, the official Retevis website, or contact your point of purchase.
