1. المقدمة
كاميرا PROVISION ISR DAI-340IPEN-28 هي كاميرا قبة ثابتة العدسة بدقة 4 ميجابكسل، مصممة للمراقبة الأمنية عالية المستوى في البيئات الداخلية والخارجية. تتميز بعدسة ثابتة 2.8 مم، وهي مُحسّنة للمراقبة على مسافات قصيرة تصل إلى 20 مترًا. تتضمن هذه الكاميرا تقنية DDA2 المتقدمة لتحليل البيانات، والتعرف على الأجسام، وعدّها، وتصنيفها بدقة، مما يقلل بشكل كبير من الإنذارات الكاذبة. كما تضمن مقاومتها العالية للتخريب (IK10) ومقاومتها للماء (IP67) متانتها وأداءها الموثوق في الظروف الصعبة.
الشكل 1: الجبهة view كاميرا القبة PROVISION ISR DAI-340IPEN-28، تظهر العدسة والميكروفون.
2. مواصفات المنتج
تم تجهيز كاميرا DAI-340IPEN-28 بمجموعة من الميزات لتعزيز قدرات الأمن والمراقبة:
- المستشعر: مستشعر CMOS 1/3 بوصة (16:9) بدقة 2592×1520 بمعدل 25/30 إطارًا في الثانية (4 ميجابكسل).
- عدسة: عدسة ثابتة 2.8 مم توفر زاوية رؤية 100 درجة viewزاوية جي.
- الرؤية الليلية: إضاءة حقيقية ليلاً ونهاراً مع تقنية ICR وإضاءة تصل إلى 20 متراً من 3 مصابيح LED عالية الطاقة تعمل بالأشعة تحت الحمراء.
- ضغط: يدعم H.265+/ H.264+ / H.265 / H.264 / MJPEG.
- التحليلات العامة: كاميرا تيampكشف إيرينغ.
- الذكاء الاصطناعي (التعرف على الأشياء): منطقة التعقيم التابعة لهيئة خدمات الإعاقة، عبور الخط التابع لهيئة خدمات الإعاقة، عد الأشياء (الخط)، عد الأشياء (المنطقة) التابع لهيئة خدمات الإعاقة، كشف التسكع التابع لهيئة خدمات الإعاقة، كشف وقوف السيارات غير القانوني التابع لهيئة خدمات الإعاقة.
- الذكاء الاصطناعي (التعرف على الوجوه): قادر على اكتشاف ما يصل إلى 10 وجوه في الإطار الواحد.
- التحليلات المتقدمة: DDA2 لتصنيف الأشياء المتقدمة، بما في ذلك العمر واللون والجنس ونوع السيارة.
- صوتي: ميكروفون مدمج ومدخل صوت.
- تحسين الصورة: نطاق ديناميكي واسع حقيقي (120 ديسيبل)، تعويض الخلفية، تعويض الارتفاع، منطقة الاهتمام.
- تخزين: فتحة بطاقة SD لتسجيل الأحداث/الجداول الزمنية (حتى 128 جيجابايت).
- الاتصال: مدخل الإنذار + مخرج الإنذار.
- متانة: تصنيفات مقاومة الماء IP67 ومقاومة التخريب IK10.
- قوة: DC12V/~415mA / PoE/~5W.
الشكل 2: الميزات والمواصفات الرئيسية ممثلة بالرموز، بما في ذلك دقة 4 ميجابكسل، IP67، IK10، 20 متر IR، DC12V/PoE، مدخل الصوت، ودعم بطاقة SD.
3. محتويات العبوة
يرجى التأكد من وجود جميع العناصر في الحزمة:
- هيكل كاميرا PROVISION ISR DAI-340IPEN-28
- دليل التعليمات (هذا المستند)
4. معلومات السلامة
لضمان التشغيل الآمن ومنع الضرر، يرجى مراعاة إرشادات السلامة التالية:
- مزود الطاقة: استخدم فقط مصدر الطاقة المحدد (تيار مستمر 12 فولت أو PoE). تأكد من استقرار مصدر الطاقة ومطابقته لمتطلبات الكاميرا.
- تثبيت: يجب أن يتم التركيب بواسطة فنيين مؤهلين. تأكد من أن سطح التركيب يتحمل وزن الكاميرا.
- بيئة: لا تعرض الكاميرا لدرجات حرارة شديدة أو رطوبة عالية أو بيئات أكالة تتجاوز ظروف التشغيل المحددة لها.
- تنظيف: افصل التيار الكهربائي قبل التنظيف. استخدم قطعة قماش ناعمة وجافة. تجنب استخدام المواد الكيميائية القاسية أو المنظفات الكاشطة.
- التفكيك: لا تحاول تفكيك الكاميرا أو تعديلها. سيؤدي ذلك إلى إلغاء الضمان وقد يتسبب في تلفها أو إصابتك.
5. الإعداد والتثبيت
تم تصميم جهاز DAI-340IPEN-28 للتركيب على السقف. اتبع الخطوات التالية للتركيب الصحيح:
5.1 تركيب الكاميرا
- اختر موقعًا مناسبًا للسقف يوفر ما هو مطلوب viewزاوية الميل وفي متناول كابلات الطاقة والشبكة.
- استخدم قالب التثبيت المرفق (إن وجد) لتحديد أماكن ثقوب الحفر على السقف.
- قم بحفر ثقوب تجريبية وأدخل مثبتات مناسبة إذا لزم الأمر.
- قم بتثبيت قاعدة الكاميرا في السقف باستخدام البراغي.
5.2 توصيلات الأسلاك
راجع مخطط الأسلاك للتأكد من صحة التوصيلات:
الشكل 3: أبعاد الكاميرا (قطر 119 مم، ارتفاع 87.8 مم) وتوصيلات الأسلاك بما في ذلك مدخل الطاقة، RJ-45 (+PoE)، مدخل الصوت، COM، مخرج الإنذار، مدخل الإنذار، وGND.
- السلطة في: قم بتوصيل محول الطاقة DC12V أو استخدم تقنية Power over Ethernet (PoE) عبر منفذ RJ-45.
- RJ-45 (+PoE): قم بتوصيل كابل إيثرنت من محول الشبكة أو جهاز تسجيل الفيديو الشبكي (NVR). في حال استخدام تقنية PoE، سيوفر هذا الكابل الطاقة أيضاً.
- مدخل الصوت: قم بتوصيل ميكروفون خارجي إذا رغبت في ذلك (تحتوي الكاميرا أيضًا على ميكروفون مدمج).
- تنبيه دخول/خروج: قم بتوصيل أجهزة الإنذار الخارجية أو أجهزة الاستشعار حسب الحاجة للتكامل مع أنظمة الأمان.
5.3 التكوين الأولي
بعد التثبيت المادي وتوصيل الأسلاك، قم بتوصيل الكاميرا بجهاز التسجيل الشبكي (NVR) أو الشبكة. راجع دليل جهاز التسجيل الشبكي أو وثائق برنامج PROVISION ISR لإعداد الشبكة الأولية، وتعيين عنوان IP، وإعداد كلمة المرور.
6. التشغيل
بمجرد تثبيت الكاميرا وتكوينها على شبكتك، يمكنك الوصول إلى ميزاتها من خلال جهاز تسجيل فيديو شبكي متوافق أو برنامج عميل.
6.1 مباشر View والتسجيل
يمكنك الوصول إلى البث المباشر للفيديو عبر جهاز التسجيل الشبكي (NVR) أو برنامج العميل. اضبط جداول التسجيل، أو التسجيل عند استشعار الحركة، أو التسجيل المستمر حسب احتياجات المراقبة. تدعم الكاميرا التسجيل على بطاقة SD بسعة تصل إلى 128 جيجابايت للتخزين المحلي.
6.2 تحليلات DDA2
تتميز كاميرا DAI-340IPEN-28 بتحليلات DDA2 المتقدمة. ويمكن ضبط هذه التحليلات عبر الكاميرا. web واجهة أو برنامج NVR متوافق:
- منطقة معقمة: حدد مناطق محددة حيث يؤدي أي دخول غير مصرح به إلى إطلاق تنبيه.
- معبر الخط: قم بتعيين خطوط افتراضية، وسيتم تشغيل تنبيه عندما يعبر كائن ما الخط في اتجاه محدد.
- عد الأشياء: قم بحساب عدد الأشياء (مثل الأشخاص والمركبات) التي تعبر خطًا أو تدخل/تخرج من منطقة ما.
- كشف التسكع: الكشف عن الأفراد أو الأشياء التي تبقى في منطقة محددة لفترة غير عادية.
- كشف مخالفات وقوف السيارات: تحديد المركبات المتوقفة في المناطق المحظورة.
- الكشف عن الوجه: اكتشاف وتحديد الوجوه داخل مجال رؤية الكاميرا view.
- تصنيف الأشياء المتقدم: استخدم DDA2 لتصنيف الأشياء حسب العمر واللون والجنس ونوع السيارة لإجراء تحليل أكثر تفصيلاً.
يُعدّ المعايرة الصحيحة وتحديد قواعد الكشف أمراً بالغ الأهمية للحصول على تحليلات دقيقة ولتقليل الإنذارات الكاذبة.

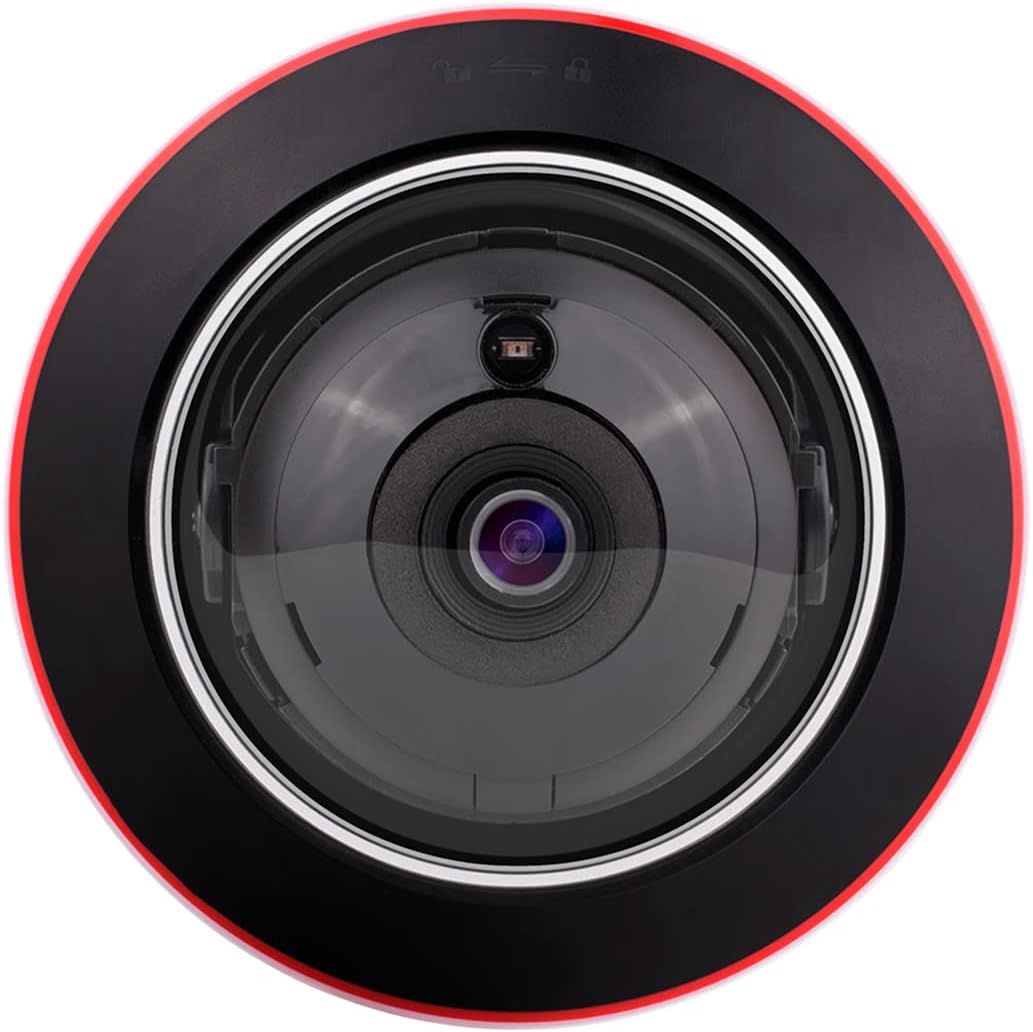

الشكل 4: من أعلى إلى أسفل view عدسة الكاميرا، تُظهر مصابيح الأشعة تحت الحمراء ومستشعر الضوء.
7. الصيانة
تساعد الصيانة الدورية على ضمان طول عمر الكاميرا وأدائها الأمثل:
- تنظيف العدسات: امسح العدسة برفق بقطعة قماش ناعمة وخالية من الوبر. لإزالة الأوساخ المستعصية، استخدم محلول تنظيف العدسات المصمم خصيصًا للأسطح البصرية.
- تنظيف المنازل: نظف هيكل الكاميرا باستخدام مزيل البقع.amp قماش. تجنب المواد الكيميائية القاسية.
- تحديثات البرامج الثابتة: تحقق دوريًا من بند ISR webموقع لتحديثات البرامج الثابتة. يمكن أن يؤدي تحديث البرامج الثابتة إلى تحسين الأداء وإضافة ميزات جديدة وتعزيز الأمان.
- فحص الكابلات: افحص جميع الكابلات بانتظام بحثًا عن علامات التلف أو التآكل. استبدل الكابلات التالفة فورًا.
8. استكشاف الأخطاء وإصلاحها
إذا واجهت مشكلات مع الكاميرا، فراجع المشكلات والحلول الشائعة التالية:
- لا يوجد طاقة:
- تحقق من توصيلات الطاقة (محول DC12V أو PoE).
- تأكد من أن مصدر الطاقة يعمل ويوفر الجهد الصحيحtage.
- لا يوجد مخرج فيديو:
- تحقق من توصيل كابل الشبكة بمنفذ RJ-45.
- تحقق من إعدادات الشبكة (عنوان IP، قناع الشبكة الفرعية، البوابة) على الكاميرا وبرنامج NVR/العميل.
- تأكد من إضافة الكاميرا بشكل صحيح إلى جهاز تسجيل الفيديو الشبكي (NVR) أو برنامج المراقبة.
- أعد تشغيل الكاميرا وبرنامج NVR/العميل.
- ضعف جودة الصورة:
- تنظيف عدسة الكاميرا.
- تحقق من ظروف الإضاءة. تأكد من أن إضاءة الأشعة تحت الحمراء تعمل في الإضاءة المنخفضة.
- اضبط إعدادات الصورة (السطوع، التباين، النطاق الديناميكي الواسع) في إعدادات الكاميرا.
- لا يتم تفعيل التحليلات:
- Review تكوينات قواعد التحليل (المناطق المعقمة، والخطوط، والحساسية).
- تأكد من تحديث البرامج الثابتة للكاميرا.
- تحقق من العوامل البيئية (مثل الضوء القوي، والأجسام المتحركة خارج منطقة الكشف) التي قد تتداخل.
إذا استمرت المشاكل، فاتصل بالدعم الفني لشركة PROVISION ISR.
9. المواصفات
| ميزة | مواصفة |
|---|---|
| اسم الموديل | داي-340IPEN-28 |
| دقة التقاط الفيديو | 4 ميجابكسل (2592 × 1520) |
| عدسة | شنومكسم عدسة ثابتة |
| Viewزاوية جي | 100 درجة |
| نطاق الرؤية الليلية | 20 مترا |
| تكنولوجيا الاتصال | سلكي (إيثرنت) |
| مصدر الطاقة | كهرباء سلكية (تيار مستمر 12 فولت) / PoE |
| الاستخدام الداخلي والخارجي | داخلي، خارجي |
| تصنيف الحماية الدولية | IP67 ، IK10 |
| نوع التركيب | التركيب على السقف |
| الأبعاد (الطول × العرض × الارتفاع) | 6.25 × 5.5 × 5.5 بوصة (119 مم × 87.8 مم) |
| المكونات المضمنة | هيكل الكاميرا، دليل التعليمات |
| المميزات الخاصة | دقة عالية الوضوح، رؤية ليلية، محمول، مقاوم للتخريب، مقاوم للعوامل الجوية، تحليلات DDA2، ميكروفون مدمج |
10. الضمان والدعم
هذا المنتج من إنتاج شركة PROVISION ISR. للحصول على معلومات الضمان أو الدعم الفني أو الاستفسارات المتعلقة بالخدمة، يرجى الرجوع إلى الموقع الرسمي لشركة PROVISION ISR. webالموقع أو اتصل بالموزع المعتمد لديك.
