1. المقدمة وما فوقview
لوحة Seeed Studio XIAO ESP32C3 هي وحدة تحكم دقيقة (MCU) صغيرة الحجم وقوية الأداء، مصممة لتطبيقات إنترنت الأشياء (IoT) والتعلم الآلي المصغر (TinyML). تعتمد هذه اللوحة على شريحة ESP32-C3 32-bit RISC-V، وتوفر اتصالاً لاسلكياً (Wi-Fi) وتقنية بلوتوث منخفضة الطاقة (BLE 5.0)، مما يجعلها متعددة الاستخدامات لمجموعة واسعة من المشاريع. بفضل حجمها الصغير وواجهتها الغنية، بما في ذلك منافذ الإدخال/الإخراج المتعددة وإمكانية شحن البطارية، تُعد هذه اللوحة مثالية للأجهزة القابلة للارتداء والأنظمة المدمجة التي تتطلب استهلاكاً منخفضاً للطاقة.
الشكل 1.1: الجزء العلوي view من لوحة تطوير Seeed Studio XIAO ESP32C3.
2. الميزات الرئيسية
- لوحة تطوير ESP32-C3 RISC-V: يتميز بشريحة ESP32-C3 32-bit RISC-V (160MHz) مع دعم Arduino/CircuitPython ومنافذ تطوير متعددة، وهو مناسب لمشاريع إنترنت الأشياء والذكاء الاصطناعي الطرفي.
- اتصال لاسلكي متميز وبعيد المدى: مزود بموصل هوائي U.FL لاتصال Wi-Fi/BLE 5.0 مستقر على مسافة 100 متر، مما يضمن اتصالاً موثوقًا به لإنترنت الأشياء.
- استهلاك منخفض للغاية للطاقة وصديق للبطارية: يدعم 4 أوضاع تشغيل، بما في ذلك وضع السكون العميق عند 44 ميكرو أمبير. تدعم دائرة شحن البطارية المدمجة بطاريات الليثيوم أيون/ليثيوم بوليمر، مما يجعلها مثالية للأجهزة القابلة للارتداء وتطبيقات إنترنت الأشياء اللاسلكية.
- بحجم الإبهام وجاهز للإنتاج: تصميم صغير الحجم (21 × 17.5 مم) مع تخطيط مناسب للتركيب السطحي/لوحة التجارب. يتيح تركيب المكونات من جانب واحد دمجًا سلسًا في مختلف الأجهزة.
- إدخال/إخراج غني وحوسبة طرفية: يوفر 11 منفذ إدخال/إخراج رقمي (PWM) و4 منافذ إدخال/إخراج تناظري (ADC)، بالإضافة إلى منافذ UART/IIC/SPI/IIS. مُحسَّن لتطبيقات TinyML والذكاء الاصطناعي على الحافة.
3. دليل الإعداد
يوضح هذا القسم الخطوات الأولية لإعداد لوحة Seeed Studio XIAO ESP32C3 الخاصة بك للتطوير.
3.1 اتصال الأجهزة
- توصيل كابل USB-C: قم بتوصيل كابل USB-C بمنفذ USB-C الموجود على اللوحة، ثم قم بتوصيل الطرف الآخر بجهاز الكمبيوتر الخاص بك. هذا يوفر الطاقة ونقل البيانات.
- اختياري: دبابيس اللحام: لضمان التوافق مع لوحة التجارب أو التوصيلات المخصصة، قم بلحام دبابيس التوصيل على نقاط التوصيل المخصصة على اللوحة. تأكد من المحاذاة الصحيحة واللحام المحكم.
- اختياري: قم بتوصيل هوائي خارجي: لتحسين أداء Wi-Fi/BLE، قم بتوصيل هوائي U.FL متوافق بالموصل الموجود على اللوحة.
الشكل 3.1: توصيل XIAO ESP32C3 عبر USB-C.
الشكل 3.2: لحام دبابيس الموصلات لاستخدامها على لوحة التجارب.

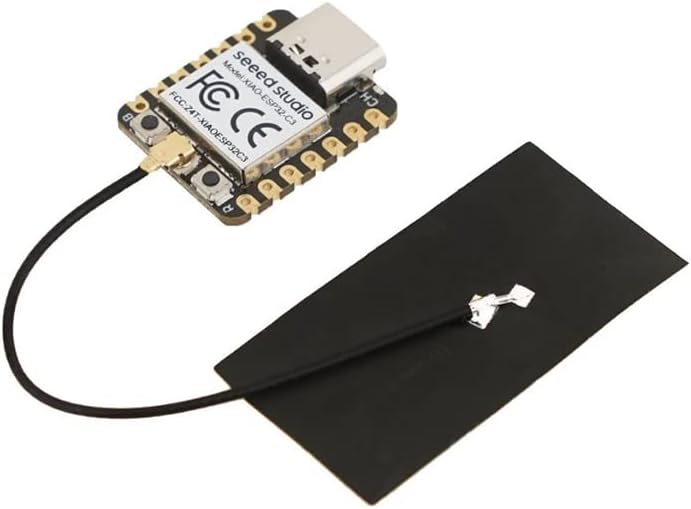

الشكل 3.3: جهاز XIAO ESP32C3 مع هوائي خارجي متصل.
3.2 إعداد البرنامج
لبرمجة XIAO ESP32C3، ستحتاج إلى تثبيت بيئة التطوير وبرامج التشغيل المناسبة.
- قم بتثبيت بيئة تطوير Arduino المتكاملة أو CircuitPython: تدعم اللوحة كلاً من بيئة تطوير Arduino المتكاملة (IDE) ولغة CircuitPython. قم بتنزيل وتثبيت بيئة التطوير التي تفضلها من موقعها الرسمي. webالمواقع.
- قم بتثبيت حزمة دعم لوحة ESP32C3: اتبع التعليمات الموجودة في بيئة التطوير المتكاملة (IDE) التي اخترتها لتثبيت حزمة دعم اللوحة اللازمة لوحدات التحكم الدقيقة ESP32C3. يتضمن هذا عادةً إضافة مدير لوحة. URL وتثبيت الحزمة.
- تثبيت برنامج التشغيل: في معظم الحالات، سيقوم نظام التشغيل بتثبيت برامج تشغيل USB-to-serial اللازمة تلقائيًا. إذا لم يحدث ذلك، فراجع وثائق Seeed Studio الرسمية لتثبيت برامج التشغيل يدويًا.
فيديو 3.1: أكثر منview من سلسلة Seeed Studio XIAO، توضح عملية الإعداد والبرمجة.
4. تعليمات التشغيل
بمجرد إعداد بيئة التطوير الخاصة بك، يمكنك البدء في برمجة وتشغيل جهاز XIAO ESP32C3 الخاص بك.
4.1 البرمجة الأساسية
- حدد اللوحة والمنفذ: في بيئة Arduino IDE أو بيئة مشابهة، حدد "XIAO ESP32C3" من قائمة اللوحة واختر منفذ التسلسل الصحيح الذي يتوافق مع اللوحة المتصلة.
- تحميل الرسم التخطيطي/الكود: اكتب أو حمّل البرنامج (الرسم التخطيطي) الذي تريده، ثم انقر على زر التحميل. ستقوم بيئة التطوير المتكاملة (IDE) بتجميع الكود ونقله إلى شريحة XIAO ESP32C3.
- وضع التمهيد: إذا واجهت مشاكل في التحميل، فقد تحتاج إلى وضع اللوحة يدويًا في وضع مُحمل الإقلاع. يتضمن هذا عادةً الضغط باستمرار على زر "الإقلاع" أثناء توصيل كابل USB أو الضغط على زر "الإقلاع" ثم زر "إعادة الضبط" بسرعة.
4.2 إدارة الطاقة
يتميز جهاز XIAO ESP32C3 بقدرات متقدمة لإدارة الطاقة للتطبيقات التي تعمل بالبطاريات.
- طاقة USB: يمكن تزويد اللوحة بالطاقة مباشرة عبر منفذ USB-C الخاص بها.
- طاقة البطارية: قم بتوصيل بطارية ليثيوم أيون/ليثيوم بوليمر بجهد 3.7 فولت بموصل البطارية المخصص. ستتولى دائرة الشحن المدمجة إدارة شحن البطارية عند توفر طاقة USB.
- أوضاع الطاقة المنخفضة: استخدم أوضاع الطاقة المنخفضة المختلفة لـ ESP32-C3 (مثل وضع السكون العميق) في التعليمات البرمجية الخاصة بك لتقليل استهلاك الطاقة بشكل كبير للمشاريع طويلة المدى التي تعمل بالبطارية.
5. الصيانة
إن العناية والتعامل السليم سيضمنان طول عمر لوحة Seeed Studio XIAO ESP32C3 الخاصة بك.
- التعامل معها بحذر: تجنب إسقاط اللوحة أو تعريضها لصدمة جسدية.
- كهرباء ساكنة: احرص دائمًا على التعامل مع اللوحة في بيئة خالية من الكهرباء الساكنة، خاصةً عند توصيل أو فصل المكونات. استخدم سجادة مضادة للكهرباء الساكنة أو سوارًا للمعصم إن وُجد.
- احفظه جافًا: احمِ اللوحة من الرطوبة والرطوبة العالية ودرجات الحرارة القصوى.
- نظافة: حافظ على نظافة اللوح من الغبار والأوساخ. استخدم فرشاة ناعمة وجافة أو هواءً مضغوطًا للتنظيف. تجنب استخدام السوائل أو المواد الكيميائية القاسية.
- تخزين: عند عدم الاستخدام، قم بتخزين اللوحة في عبوتها الأصلية أو في كيس مضاد للكهرباء الساكنة في مكان بارد وجاف.
6. استكشاف الأخطاء وإصلاحها
يتناول هذا القسم المشكلات الشائعة التي قد تواجهها مع جهاز XIAO ESP32C3 الخاص بك.
6.1 لم يتم اكتشاف اللوحة / أخطاء التحميل
- التحقق من كابل USB: تأكد من استخدام كابل بيانات USB-C عالي الجودة. بعض الكابلات مخصصة للشحن فقط ولا تدعم نقل البيانات.
- التحقق من اختيار المنفذ: تأكد مرة أخرى من تحديد منفذ التسلسل الصحيح في بيئة التطوير المتكاملة (IDE).
- زر التمهيد: بالنسبة لبعض عمليات التحميل، وخاصة في المرة الأولى أو بعد فشل التحميل، قد تحتاج إلى الضغط باستمرار على زر "التمهيد" الموجود على اللوحة أثناء توصيل كابل USB، أو الضغط على "التمهيد" ثم "إعادة الضبط" بسرعة قبل التحميل.
- مشاكل السائق: تأكد من تثبيت برامج تشغيل USB-to-serial الضرورية بشكل صحيح على جهاز الكمبيوتر الخاص بك.
6.2 سلوك غير متوقع / عدم تشغيل الكود
- مزود الطاقة: تأكد من أن اللوحة تتلقى طاقة مستقرة. إذا كنت تستخدم بطارية، فتحقق من مستوى شحنها.
- منطق البرمجة: Review استخدم خاصية تصحيح الأخطاء التسلسلية لعرض الرسائل وقيم المتغيرات في التعليمات البرمجية الخاصة بك.
- تعيينات الدبوس: تأكد من أن الكود الخاص بك يستخدم أرقام المنافذ الصحيحة للأجهزة الطرفية المتصلة. راجع مخطط منافذ XIAO ESP32C3.
- حرارة: قد ينتج عن التشغيل العادي بعض الحرارة، لكن الحرارة الزائدة قد تشير إلى وجود ماس كهربائي أو مشكلة في أحد المكونات. افصل الطاقة فورًا إذا أصبحت اللوحة ساخنة بشكل غير طبيعي.
7. المواصفات
| ميزة | التفاصيل |
|---|---|
| نوع لاسلكي | بلوتوث ، واي فاي |
| ماركة | شوهد الاستوديو |
| مسلسل | شياو ESP32C3 |
| رقم موديل العنصر | ESP32-C3 |
| نظام التشغيل | أردوينو / سيركت بايثون |
| وزن العنصر | 0.634 أونصات |
| أبعاد المنتج | 1.97 × 1.57 × 1.18 بوصة |
| لون | ESP32C3 |
| ماركة المعالج | إسبريسيف |
| عدد المعالجات | 1 |
| الشركة المصنعة | شوهد الاستوديو |
| تاريخ أول توفر | 9 أغسطس 2022 |
| حجم ذاكرة الوصول العشوائي المثبتة | 0.4 ميجا بايت |
| سعة تخزين الذاكرة | 4 ميجا بايت |
8. الضمان والدعم
صُممت منتجات Seeed Studio لضمان الموثوقية والأداء العالي. للاطلاع على تفاصيل الضمان، يُرجى الرجوع إلى موقع Seeed Studio الرسمي. webيمكنك زيارة الموقع الإلكتروني أو الاتصال بدعم العملاء مباشرةً. يتوفر الدعم العام والموارد، بما في ذلك الوثائق والدروس التعليمية ومنتديات المجتمع، عبر قنوات Seeed Studio الرسمية.
لمزيد من المساعدة، قم بزيارة متجر Seeed Studio على أمازون أو الرسمية الخاصة بهم webموقع.
