دليل مستخدم مروحة السقف الكبيرة CREATE WIND DC

1. المقدمة

Thank you for choosing the CREATE WIND LARGE DC Ceiling Fan. This manual provides essential information for the safe and efficient installation, operation, and maintenance of your new ceiling fan. Please read this manual thoroughly before installation and keep it for future reference.

This ceiling fan is designed for optimal air circulation, featuring a quiet DC motor, multiple speed settings, and a programmable timer for enhanced comfort and energy efficiency. It also includes a reversible motor function for both summer and winter use.

2. تعليمات السلامة

• افصل التيار الكهربائي دائمًا من قاطع الدائرة الرئيسي قبل محاولة أي عملية تركيب أو صيانة أو تنظيف.
• يجب أن يتم إجراء التثبيت بواسطة كهربائي مؤهل ووفقًا لجميع القوانين الكهربائية المحلية والوطنية.
• Ensure the mounting structure is capable of supporting the fan's weight (approximately 7.14 kg) and the dynamic load of the rotating fan.
• Do not operate the fan if any part is damaged or missing.
• أبقِ يديك وملابسك وأشياءك الأخرى بعيدة عن شفرات المروحة أثناء تشغيلها.
• لا يُقصد استخدام هذا الجهاز من قبل الأشخاص (بما في ذلك الأطفال) ذوي القدرات البدنية أو الحسية أو العقلية المحدودة، أو الذين يفتقرون إلى الخبرة والمعرفة، ما لم يتم الإشراف عليهم أو إعطائهم تعليمات فيما يتعلق باستخدام الجهاز من قبل شخص مسؤول عن سلامتهم.
• يجب مراقبة الأطفال والتأكد من عدم لعبهم بالجهاز.
• لا تستخدم المروحة في دamp أو الأماكن الرطبة.
• تأكد من التأريض المناسب لمنع حدوث صدمة كهربائية.

3. الإعداد والتثبيت

The CREATE WIND LARGE DC Ceiling Fan is designed for ceiling mounting and comes with two support rods of different lengths to adjust the fan's height from the ceiling.

3.1 المكوناتview

الشكل 3.1: رئيسي view of the CREATE WIND LARGE DC Ceiling Fan with its included remote control. The fan features natural wood blades and a white motor housing and downrod.

الشكل 3.2: مفصل view of the fan's motor housing and the attachment point for the natural wood blades, showing the secure mounting screws.

3.2 Choosing Installation Height (Double Height Feature)

The fan comes with two downrods (15 cm and 25 cm) allowing for flexible installation heights. This ensures optimal air circulation regardless of your ceiling height.

الشكل 3.3: Illustration of the dual height installation options. Option A uses a shorter downrod resulting in a fan height of 44 cm from the ceiling. Option B uses a longer downrod for a total fan height of 69 cm from the ceiling.

3.3 أبعاد المروحة

Understanding the fan's dimensions is crucial for proper placement and clearance.

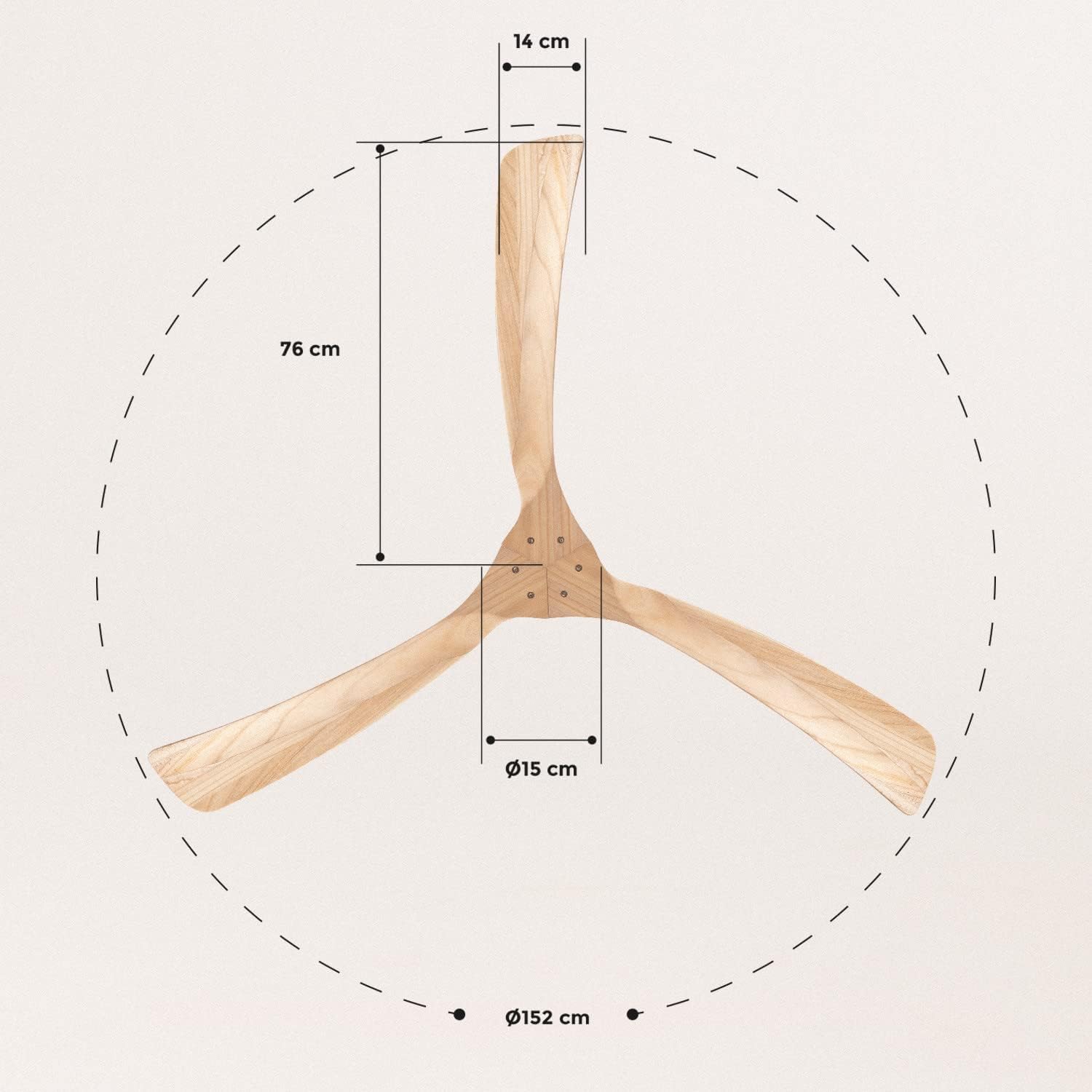

الشكل 3.4: Dimensional drawing of the fan. Each blade measures 76 cm in length, and the total fan diameter is 152 cm. The central hub has a diameter of 15 cm.

For detailed installation steps, please refer to the separate assembly manual included with your product.

4. تعليمات التشغيل

Your CREATE WIND LARGE DC Ceiling Fan is operated via the included remote control, offering convenient access to all functions.

4.1 وظائف التحكم عن بعد

• تشغيل/إيقاف التشغيل: تنشيط أو إلغاء تنشيط المروحة.
• التحكم في السرعة: Adjusts between 6 different fan speeds, from a gentle breeze to powerful airflow. The DC motor ensures quiet operation even at higher speeds.
• وظيفة المؤقت: Set the fan to automatically turn off after 1, 2, 4, or 8 hours. This is ideal for nighttime use or when leaving a room.
• وضع الصيف/الشتاء: Reverses the direction of blade rotation to optimize air circulation for different seasons.

4.2 Summer Mode Operation

In summer mode, the fan blades rotate counter-clockwise, pushing cool air downwards. This creates a wind-chill effect, making the room feel cooler and reducing the need for air conditioning.

الشكل 4.1: Visual representation of the fan's operation in summer mode. Air is drawn upwards and then pushed downwards, creating a cooling breeze.

4.3 Winter Mode Operation

In winter mode, the fan blades rotate clockwise, gently drawing cool air upwards and pushing warm air (which naturally rises) down along the walls. This redistributes heat evenly throughout the room, helping to reduce heating costs.

الشكل 4.2: Visual representation of the fan's operation in winter mode. Air is drawn upwards, circulating warm air from the ceiling downwards to warm the room more efficiently.

5. الصيانة

تضمن الصيانة المنتظمة طول عمر وأداء مروحة السقف الخاصة بك على النحو الأمثل.

• تنظيف: قبل التنظيف، تأكد من إيقاف تشغيل المروحة وفصل مصدر الطاقة. استخدم قطعة قماش ناعمة و...amp cloth to wipe down the blades and motor housing. Do not use abrasive cleaners or solvents.
• فحص الشفرة: افحص شفرات المروحة دوريًا للتأكد من خلوها من أي علامات تلف أو اعوجاج. تأكد من إحكام ربط جميع براغي الشفرات.
• تزييت المحرك: تم تصميم محرك التيار المستمر ليعمل بدون صيانة ولا يتطلب تزييتًا.
• شد المثبتات: Over time, some fasteners may become loose. Check all mounting screws and blade attachment screws at least once a year and tighten them if necessary.

6. استكشاف الأخطاء وإصلاحها

إذا واجهت مشاكل مع المروحة لديك، راجع المشاكل والحلول الشائعة التالية:

إذا استمرت المشكلة بعد محاولة هذه الحلول، فيرجى الاتصال بدعم العملاء.

7. المواصفات

Below are the technical specifications for the CREATE WIND LARGE DC Ceiling Fan (Model: 93512_187855).

ملحوظة: A technical data sheet for this product is available.View Technical Data Sheet (External Link)

8. الضمان والدعم

For warranty information and customer support, please refer to the documentation provided with your purchase or contact CREATE customer service directly. The product typically includes a standard return policy of 30 days for refund/replacement.

للحصول على مزيد من المساعدة، يمكنك زيارة موقع الشركة المصنعة. website or contact their support channels. Keep your purchase receipt and model number handy when contacting support.
