دليل تعليمات موزع الصوت الرقمي البصري LiNKFOR SPDIF/TosLink (موديل 1x3)

مقدمة

يُقدّم هذا الدليل تعليماتٍ مُفصّلة لتركيب وتشغيل وصيانة مُقسّم الصوت الرقمي البصري LiNKFOR SPDIF/TosLink. يُتيح لك هذا الجهاز توصيل مصدر صوت رقمي بصري واحد بثلاثة أجهزة استقبال صوت رقمي بصري في آنٍ واحد. يُرجى قراءة هذا الدليل جيدًا قبل الاستخدام لضمان الأداء السليم وتحقيق أقصى استفادة من المنتج.

مميزات المنتج

• تقسيم المدخلات إلى ثلاثة مخرجات: يقوم بتوزيع إشارة صوتية واحدة من الألياف الضوئية إلى ثلاثة مخارج صوتية رقمية ضوئية منفصلة.
• دعم صوتي عالي الجودة: متوافق مع تنسيقات الصوت LPCM2.0 و DTS و Dolby-AC3.
• نقل الإشارة الممتد: يستخدم شريحة عالية الجودة لنقل الإشارة لمسافات طويلة بشكل موثوق، ويدعم مسافات إخراج تصل إلى 40 مترًا مع الحد الأدنى من فقدان الإشارة (أقل من 0.2 ديسيبل/متر).
• عملية سهلة الاستخدام: يحتوي على مؤشر LED للطاقة لعرض حالة تشغيل الجهاز بوضوح.
• تصميم مدمج ومتين: صغير الحجم وخفيف الوزن، ومصمم بكابل ألياف ضوئية مدمج بطول متر واحد لتوصيل مريح. مصنوع من مادة ABS casinيوفر g خصائص ممتازة مضادة للتداخل.
• توافق واسع: يدعم أجهزة متنوعة تشمل PS3، وSTB، وXbox، وVHS، وVCR، ومشغلات أقراص Blu-ray DVD، وأجهزة التلفزيون عالية الدقة، والطاقة ampالقاتلون.

محتويات الحزمة

يرجى التأكد من أن جميع العناصر المدرجة أدناه متضمنة في الحزمة الخاصة بك:

• 1x LiNKFOR SPDIF/TosLink Optical Digital Audio Splitter (Model 1x3)
• 1X كابل الطاقة USB
• 1x دليل التعليمات (هذه الوثيقة)
• علبة منتج واحدة

الشكل 1: محتويات عبوة LiNKFOR SPDIF/TosLink Optical Digital Audio Splitter، بما في ذلك وحدة التقسيم وكابل طاقة USB ودليل المستخدم.

تعليمات الإعداد

اتبع هذه الخطوات لتوصيل جهاز LiNKFOR Optical Digital Audio Splitter الخاص بك:

1. قم بتوصيل مصدر الصوت: قم بتوصيل كابل الإخراج البصري من جهاز مصدر الصوت الخاص بك (مثل التلفزيون عالي الدقة، أو مشغل بلو راي، أو جهاز الألعاب) بمنفذ الإدخال البصري الوحيد الموجود على موزع LiNKFOR. تأكد من إحكام التوصيل.
2. توصيل أجهزة استقبال الصوت: قم بتوصيل ما يصل إلى ثلاثة كابلات صوتية رقمية بصرية من منافذ الإخراج الثلاثة للموزع إلى أجهزة استقبال الصوت التي ترغب بها (مثل مكبر الصوت، سماعات الرأس، إلخ). ampمكبر صوت، جهاز إرسال بلوتوث).
3. توفير الطاقة: قم بتوصيل كابل الطاقة USB المرفق بمنفذ إدخال الطاقة في الموزع. ثم قم بتوصيل الطرف الآخر من كابل USB بمصدر طاقة USB بقوة 5 فولت، مثل منفذ USB في جهاز التلفزيون أو محول طاقة USB جداري (غير مرفق). سيضيء مؤشر LED الخاص بالطاقة على الموزع عند توصيل الطاقة.
4. التحقق من الاتصالات: تأكد من تثبيت جميع توصيلات الكابلات الضوئية بإحكام. قد تؤدي التوصيلات غير المحكمة إلى انقطاع الصوت أو انقطاعه بشكل متقطع.

الشكل 2: مخطط توصيل يوضح كيفية توصيل تلفزيون عالي الوضوح كمصدر إدخال وأجهزة صوتية مختلفة كمخارج إلى جهاز التوزيع. لاحظ أنه يمكن تزويد جهاز التوزيع بالطاقة عبر منفذ USB الخاص بالتلفزيون.

الشكل 3: بديل view فيما يتعلق بإعدادات الاتصال، مع التركيز على تنوع خيارات الإخراج لأنظمة الصوت المختلفة.

تعليمات التشغيل

تم تصميم جهاز تقسيم الصوت الرقمي البصري من LiNKFOR ليكون سهل الاستخدام بمجرد التوصيل والتشغيل:

1. بمجرد إتمام جميع التوصيلات وتشغيل جهاز التوزيع (كما هو موضح بواسطة مؤشر LED المضيء)، قم بتشغيل جهاز مصدر الصوت الخاص بك.
2. تأكد من تشغيل أجهزة استقبال الصوت الخاصة بك وضبطها على المدخل البصري الصحيح.
3. سيقوم جهاز التوزيع بتوزيع إشارة الصوت من مصدرك تلقائيًا إلى جميع أجهزة الإخراج المتصلة. ولا يتطلب الأمر عادةً أي إعدادات إضافية على جهاز التوزيع نفسه.

الشكل 4: Exampمثال على إخراج الصوت المتزامن إلى سماعات الرأس اللاسلكية ومكبر الصوت، مما يوضح وظائف جهاز التقسيم.

الشكل 5: يتيح جهاز الفصل الاستماع الخاص عبر سماعات الرأس دون إزعاج الآخرين، مع السماح أيضًا بتشغيل مخارج الصوت الأخرى.

استكشاف الأخطاء وإصلاحها

إذا واجهت مشاكل مع جهاز LiNKFOR Optical Digital Audio Splitter الخاص بك، فيرجى الرجوع إلى المشاكل والحلول الشائعة التالية:

• لا يوجد مخرج صوتي:
  • تأكد من توصيل جهاز التوزيع بالطاقة بشكل صحيح. تحقق مما إذا كان مؤشر LED الخاص بالطاقة مضاءً.
  • تأكد من توصيل جميع الكابلات الضوئية بإحكام بكل من جهاز التوزيع وأجهزة الصوت. فالتوصيلات غير المحكمة سبب شائع لانقطاع الصوت.
  • تأكد من أن جهاز مصدر الصوت الخاص بك يقوم بإخراج إشارة صوتية رقمية بصرية.
  • تحقق من إعدادات الصوت على جهازك المصدر (مثل التلفزيون أو جهاز الألعاب) للتأكد من تفعيل مخرج الصوت البصري وتوافق تنسيق الصوت (LPCM2.0، DTS، Dolby-AC3). قد تتطلب بعض الأجهزة إعدادات خاصة لمخرج الصوت البصري.
  • تأكد من ضبط أجهزة استقبال الصوت على قناة الإدخال البصري الصحيحة.
• صوت متقطع أو تشويش:
  • افحص الكابلات الضوئية بحثًا عن أي تلف أو انحناءات. فالكابل التالف قد يؤدي إلى تدهور جودة الإشارة.
  • تأكد من إحكام جميع التوصيلات. حتى أدنى خلل في المحاذاة قد يتسبب في انقطاع الإشارة.
  • قم بالاختبار باستخدام كابلات ضوئية مختلفة إن أمكن لاستبعاد وجود عطل في الكابل.
• تنسيق الصوت غير مدعوم:
  • على الرغم من أن جهاز التوزيع يدعم صيغ LPCM2.0 وDTS وDolby-AC3، إلا أنه لا يدعم بعض صيغ الصوت المتقدمة (مثل Dolby Digital Plus وDolby TrueHD وDTS-HD Master Audio). تأكد من ضبط جهاز المصدر لديك لإخراج صيغة مدعومة.

تحديد

الشكل 6: يتميز جهاز تقسيم الإشارة الضوئية LiNKFOR بتصميمه الصغير وخفيف الوزن، مما يجعله سهل الدمج في أي إعداد صوتي.

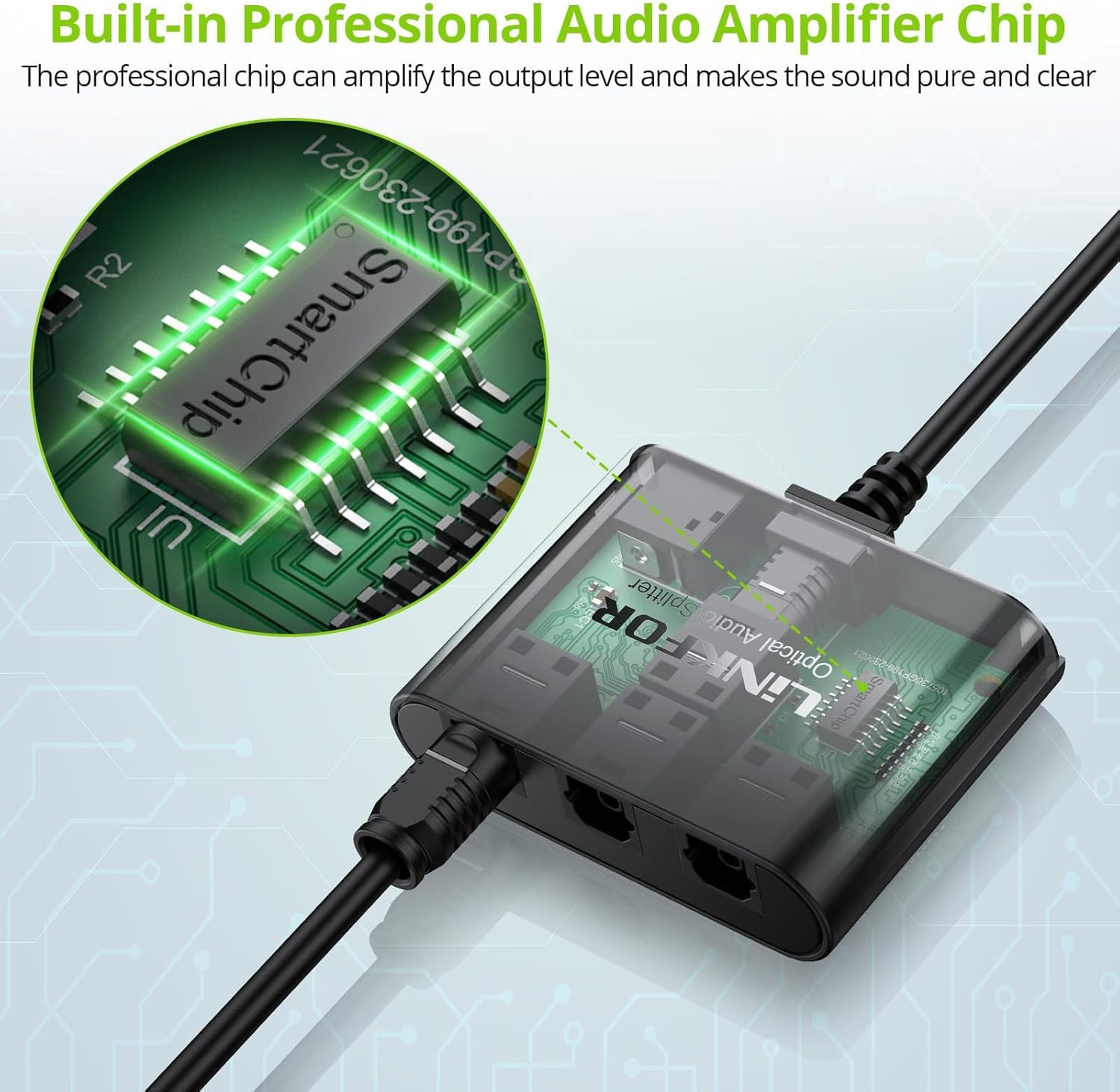

الشكل 7: تضمن الشريحة الذكية الداخلية جودة صوت عالية ampالنقاء ونقل الصوت بوضوح.

صيانة

لضمان طول عمر جهاز LiNKFOR Optical Digital Audio Splitter الخاص بك وأدائه الأمثل، يرجى اتباع إرشادات الصيانة التالية:

• تنظيف: استخدم قطعة قماش ناعمة وجافة لتنظيف الجزء الخارجي من الجهاز. تجنب استخدام المنظفات السائلة أو المواد الكاشطة، لأنها قد تُتلف الطلاء أو المكونات الداخلية.
• تخزين: قم بتخزين الجهاز في مكان بارد وجاف بعيدًا عن أشعة الشمس المباشرة ودرجات الحرارة العالية والرطوبة عندما لا يكون قيد الاستخدام لفترات طويلة.
• العناية بالكابلات: تجنب ثني أو ثني الكابلات الضوئية بشكل مفرط، لأن ذلك قد يؤدي إلى تلف قلب الألياف الضوئية وإعاقة نقل الإشارة.
• سلامة الاتصال: قم بفحص جميع الوصلات بشكل دوري للتأكد من أنها تظل آمنة وخالية من الغبار أو الحطام.

الضمان والدعم

صُممت منتجات LiNKFOR لضمان الموثوقية والأداء العالي. للاطلاع على معلومات الضمان، يُرجى الرجوع إلى الوثائق المرفقة مع المنتج أو التواصل مباشرةً مع خدمة عملاء LiNKFOR. في حال واجهت أي مشكلة لا يُمكن حلها باستخدام دليل استكشاف الأخطاء وإصلاحها، يُرجى التواصل مع فريق الدعم الفني لدينا للحصول على المساعدة.

معلومات الاتصال: يرجى زيارة الرابط الرسمي webللحصول على أحدث تفاصيل الاتصال، يرجى زيارة الموقع الإلكتروني أو صفحة دعم بائع التجزئة الخاص بك.
