1. المقدمة
This manual provides detailed instructions for the safe and efficient installation, operation, and maintenance of your RAGGIE RG-PT30 MPPT Solar Charge Controller. Please read this manual thoroughly before attempting any installation or operation to ensure optimal performance and longevity of the device.
2. تعليمات السلامة
- Ensure all connections are correct and secure before applying power. Incorrect wiring can damage the controller and connected devices.
- Always connect the battery first, then the solar panel, and finally the load. Disconnect in the reverse order: load, then solar panel, then battery.
- لا تقم بفك أو محاولة إصلاح وحدة التحكم بنفسك. استشر فنيًا مؤهلًا للصيانة.
- قم بتركيب وحدة التحكم في منطقة جيدة التهوية، بعيدًا عن أشعة الشمس المباشرة ودرجات الحرارة العالية والرطوبة.
- Use appropriate circuit breakers or fuses for the battery and solar panel circuits.
- Wear protective eyewear when working with batteries.
3. انتهى المنتجview
The RAGGIE RG-PT30 is an advanced Maximum Power Point Tracking (MPPT) solar charge controller designed to optimize the power harvest from your solar panels and efficiently charge your battery bank. It supports 12V and 24V battery systems and features a 30A charging capacity, an intuitive LED display, and multiple USB output ports for charging external devices.
3.1 الميزات الرئيسية
- MPPT (Maximum Power Point Tracking) Technology for enhanced charging efficiency.
- نظام تلقائي 12 فولت/24 فولتtagالاعتراف الإلكتروني.
- تيار الشحن الأقصى 30 أمبير.
- LED screen display for real-time monitoring of input, battery, and output status.
- Four 5V 2A USB output ports for device charging.
- وظائف حماية إلكترونية شاملة.
3.2 تحديد المكون
الشكل 1: الجبهة View of the RAGGIE RG-PT30 Controller. This image shows the front panel of the solar charge controller, featuring the LED display at the top, two control buttons (MENU and POWER) below the display, and four 5V 2A USB output ports at the bottom right. The main terminals for solar input, battery, and load are located at the very bottom.

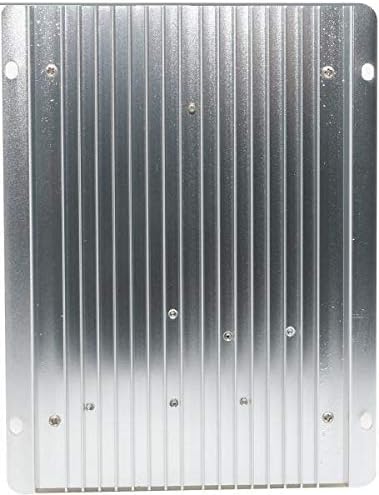

الشكل 2: العودة View of the RAGGIE RG-PT30 Controller. This image displays the rear side of the solar charge controller, characterized by its metallic heat sink fins. These fins are designed to dissipate heat generated during operation, ensuring the controller maintains optimal temperature and performance.
4. الإعداد والتثبيت
4.1 تركيب وحدة التحكم
- Choose a dry, well-ventilated location, protected from direct sunlight and moisture.
- Mount the controller vertically on a non-flammable surface to allow for proper heat dissipation.
- Ensure there is sufficient clearance around the controller for air circulation.
4.2 توصيلات الأسلاك
Follow the connection order strictly to prevent damage to the controller or system components. Use appropriate wire gauges for your system's current and distance.
- قم بتوصيل البطارية: Connect the positive and negative terminals of the battery to the corresponding battery terminals on the controller. The controller will automatically detect the system voltagهـ (12 فولت أو 24 فولت).
- ربط اللوحة الشمسية: Connect the positive and negative terminals of the solar panel(s) to the corresponding solar input terminals on the controller.
- توصيل الحمل المستمر (اختياري): Connect the positive and negative terminals of your DC load to the corresponding load terminals on the controller.
Important: Ensure correct polarity for all connections. Reverse polarity can cause permanent damage.
5. تعليمات التشغيل
5.1 شاشة LED
The LED screen provides real-time information about your solar system:
- إدخال: يعرض المجلدtage and current from the solar panel.
- بطارية: يظهر حجم البطاريةtagه وشحن التيار.
- انتاج: Indicates the load voltagهـ والحالية.
5.2 وظائف الأزرار
- زر القائمة: Press to cycle through different display parameters or enter settings mode.
- زر الطاقة: Press to turn the DC load output ON/OFF. Long press may enter or exit certain settings.
5.3 مخرج USB
The four 5V 2A USB ports can be used to charge compatible electronic devices. These ports are active when the controller is powered and the battery has sufficient charge.
6. الصيانة
- التفتيش الدوري: قم بإجراء فحص دوري لجميع توصيلات الأسلاك للتأكد من إحكامها والتآكل.
- تنظيف: حافظ على وحدة التحكم نظيفة وخالية من الغبار والأوساخ. استخدم قطعة قماش جافة للتنظيف.
- تهوية: Ensure that the ventilation openings and heat sink fins are not obstructed.
- فحص البطارية: Regularly check the battery's state of charge and electrolyte level (for flooded batteries).
7. استكشاف الأخطاء وإصلاحها
| مشكلة | السبب المحتمل | حل |
|---|---|---|
| لا يوجد عرض/وحدة التحكم لا تعمل | البطارية غير متصلة أو مستوى الصوت منخفضtagهـ؛ عكس القطبية. | تحقق من توصيلات البطارية ومستوى الصوتtagهـ. تأكد من صحة القطبية. |
| البطارية لا تشحن | Solar panel not connected; low solar input; faulty panel/wiring. | Check solar panel connections. Verify solar panel output voltage. Ensure sufficient sunlight. |
| التحميل لا يعمل | Load output turned off; overload; faulty load. | Press POWER button to turn on load. Reduce load. Check load device. |
| منافذ USB لا تعمل | حجم البطاريةtage too low; controller fault. | Ensure battery is adequately charged. If problem persists, contact support. |
8. المواصفات
| المعلمة | قيمة |
|---|---|
| نموذج | RG-PT30 |
| ماركة | راجي |
| وضع الشحن | MPPT (Maximum Power Point Tracking) |
| حجم النظامtage | 12V / 24V Auto Recognition |
| الحد الأقصى لتيار الشحن | 30 أمبير |
| نوع العرض | شاشة LED |
| مخرج يو اس بي | 4 x 5V / 2A |
| ASIN | B07PC3TNCB |
| تاريخ أول توفر | 3 مارس 2019 |
9. الضمان والدعم
For warranty information or technical support, please refer to the documentation provided with your purchase or contact your retailer. Keep your purchase receipt as proof of purchase.
