1. المقدمة
This manual provides essential information for the safe and effective use of your Toorx BRX-R65 Recumbent Exercise Bike. Please read this manual thoroughly before assembly or operation and retain it for future reference. The Toorx BRX-R65 Comfort semi-recumbent exercise bike is designed to provide a comfortable and effective indoor cycling experience, featuring an adjustable backrest and seat to adapt to individual user needs.
2. معلومات السلامة
- استشر الطبيب قبل البدء بأي برنامج رياضي.
- تأكد من تثبيت جميع الأجزاء بشكل آمن قبل كل استخدام.
- أبقِ الأطفال والحيوانات الأليفة بعيدًا عن الجهاز أثناء التشغيل.
- ضع دراجة التمرين على سطح مستوٍ ومستقر.
- ارتدي ملابس وأحذية رياضية مناسبة.
- لا يتجاوز وزن المستخدم الأقصى 110 كجم.
- توقف عن ممارسة التمارين الرياضية فورًا إذا شعرت بالإغماء أو الدوار أو الألم.
3. محتويات العبوة
Before beginning assembly, ensure all components are present. Refer to the packing list provided with your product. Typically, the package includes:
- مكونات الحاسوب المركزي
- Seat and backrest assembly
- الدواسات
- Console unit
- المثبتات
- مجموعة أدوات (مسامير، غسالات، صواميل، أدوات)
- دليل المستخدم
4. الإعداد والتجميع
Assembly of the Toorx BRX-R65 Recumbent Exercise Bike requires careful attention to detail. Follow the steps below. It is recommended to have two people for certain assembly steps.
- فك مكونات الحزمة: أخرج جميع الأجزاء من العبوة بعناية وضعها على سطح نظيف ومستوٍ. قارنها بقائمة محتويات العبوة.
- تثبيت المثبتات: Secure the front and rear stabilizers to the main frame using the provided bolts and washers. Ensure they are tightened firmly for stability.
- تثبيت الدواسات: Attach the left and right pedals to their respective crank arms. Note that the left pedal often has a reverse thread. Tighten securely.
- تجميع المقعد ومسند الظهر: Mount the seat and backrest onto the seat post. Adjust the seat to your preferred horizontal position and secure it.
- Mount Console Post: Attach the console support post to the main frame. Route any necessary cables through the post.
- توصيل وحدة التحكم: Carefully connect the console unit to the console post and attach any sensor cables. Ensure connections are snug.
- التحقق النهائي: Review all connections and ensure all bolts are tightened. Test the bike for stability before first use.

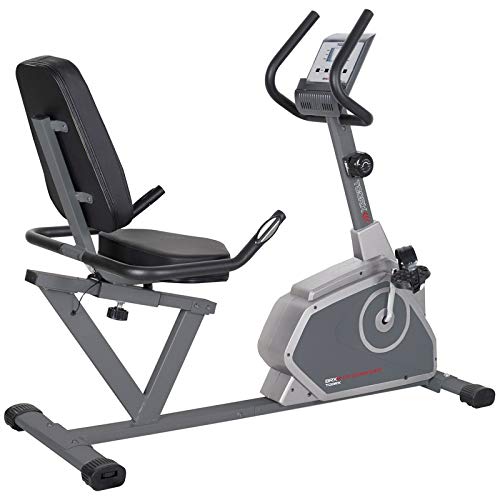

Figure 1: Assembled Toorx BRX-R65 Recumbent Exercise Bike.
5. تعليمات التشغيل
5.1 وحدة التحكمview
Figure 2: LCD Console of the Toorx BRX-R65.
The LCD console displays various workout metrics.
- مسح: يتنقل بين جميع وظائف العرض تلقائيًا.
- وقت: يعرض مدة التمرين.
- سرعة: يظهر لك سرعة دراجتك الحالية.
- DIST (المسافة): Indicates the distance covered during your workout.
- CAL (سعرات حرارية): يُقدّر عدد السعرات الحرارية المحروقة.
- ODD (Odometer): يعرض إجمالي المسافة المتراكمة.
- نبض: Shows your heart rate when holding the hand pulse sensors.
أزرار:
- إعادة: اضغط لمسح بيانات التمرين الحالية.
- اتجاهات: Press to select specific display functions or confirm settings.
- جلس: Used for setting target values for time, distance, or calories (if applicable).
5.2 ضبط المقاومة
The Toorx BRX-R65 features a magnetic braking system with 8 levels of manual resistance adjustment.
- Locate the resistance adjustment knob, typically found below the console or near the front of the bike.
- قم بتدوير المقبض في اتجاه عقارب الساعة لزيادة المقاومة (جعل الدواسة أكثر صعوبة).
- قم بتدوير المقبض عكس اتجاه عقارب الساعة لتقليل المقاومة (لجعل الدواسة أسهل).
- Adjust resistance gradually to find a comfortable and challenging workout level.
5.3 ضبط المقعد
The seat on the BRX-R65 is horizontally adjustable and includes a backrest for optimal comfort.
- Locate the seat adjustment lever or knob, usually beneath the seat.
- Pull or loosen the lever/knob to unlock the seat.
- Slide the seat forward or backward until your legs have a slight bend at the knee when the pedal is at its furthest point.
- Release or tighten the lever/knob to secure the seat in position.
5.4 مراقبة معدل ضربات القلب
The exercise bike is equipped with hand pulse sensors to monitor your heart rate.
- Grip both hand pulse sensors firmly with clean, dry hands during your workout.
- Your heart rate will be displayed on the console after a few seconds.
- For accurate readings, maintain a consistent grip and avoid excessive movement.
6. الصيانة
Regular maintenance ensures the longevity and optimal performance of your Toorx BRX-R65.
- تنظيف: امسح الدراجة بالإعلانamp امسح بقطعة قماش بعد كل استخدام لإزالة العرق والغبار. تجنب المنظفات الكاشطة.
- التحقق من المثبتات: افحص جميع البراغي والصواميل والمسامير بشكل دوري للتأكد من إحكام ربطها. أعد ربطها حسب الحاجة.
- تشحيم: The magnetic braking system is generally maintenance-free. Consult a professional if you notice any unusual noises from moving parts.
- تخزين: قم بتخزين الدراجة في مكان بارد وجاف بعيدًا عن أشعة الشمس المباشرة ودرجات الحرارة القصوى.
7. استكشاف الأخطاء وإصلاحها
| مشكلة | السبب المحتمل | حل |
|---|---|---|
| وحدة التحكم لا تعرض البيانات | وصلة كابل غير محكمة، بطاريات فارغة | Check all cable connections to the console. Replace console batteries. |
| المقاومة لا تتغير | كابل المقاومة مفصول أو تالف | Inspect the resistance cable connection. If damaged, contact customer support. |
| دراجة غير مستقرة أو متذبذبة | Loose fasteners, uneven surface | Ensure all assembly bolts are tightened. Adjust leveling feet on stabilizers if present. |
| قراءة غير دقيقة لمعدل ضربات القلب | Improper hand placement, dry hands | Ensure firm, consistent grip on both sensors. Moisten hands slightly if too dry. |
8. المواصفات
- نموذج: Toorx BRX-R65
- نظام الفرامل: Magnetic with manual resistance adjustment
- مستويات المقاومة: 8 (manual)
- وزن دولاب الموازنة: 7 كجم
- وحدة التحكم: LCD with media support
- Console Feedback: Distance, Time, Calories, Speed, Odometer, Scan, Pulse
- مقعد: Horizontally adjustable with backrest
- رصد معدل ضربات القلب: مجسات نبض اليد
- الحد الأقصى لوزن المستخدم: 110 كجم
- الأبعاد بعد التجميع (الطول × العرض × الارتفاع): 130 × 63 × 97 سم
- الوزن الصافي: 29.5 كجم
- الوزن الإجمالي: 33 كجم
- نظام القيادة: حزام
- نوع الطاقة: Battery powered (for console)
- Material (Handlebar): الألومنيوم أو الصلب
- لون: رمادي
- المعايير: سي-بنفايات-EN957
9. معلومات الضمان
The Toorx BRX-R65 Recumbent Exercise Bike comes with a ضمان لمدة 2 سنوات from the date of purchase. This warranty covers manufacturing defects in materials and workmanship under normal use. It does not cover damage resulting from misuse, neglect, accident, alteration, or unauthorized repair. Please retain your proof of purchase for warranty claims.
10. دعم العملاء
For technical assistance, parts replacement, or warranty inquiries, please contact Toorx customer support.
- Webموقع: www.toorx.it (أو الإقليمية ذات الصلة webموقع)
- بريد إلكتروني: Refer to the Toorx webموقع مخصص لعناوين البريد الإلكتروني الخاصة بالاتصال.
- هاتف: Refer to the Toorx webموقع إلكتروني يحتوي على أرقام هواتف الاتصال المحددة.
When contacting support, please have your product model (BRX-R65) and proof of purchase readily available.
