1. المقدمة
Thank you for choosing the Innovair Air Conditioner Inverter Ductless Wall Mount Mini Split System. This manual provides essential information for the safe and efficient operation, installation, and maintenance of your new air conditioning unit. Please read this manual thoroughly before installation and use, and keep it for future reference.
This system is designed to provide both cooling and heating, offering a versatile solution for various indoor environments. Its inverter technology ensures high efficiency and consistent performance.
Figure 1.1: Versatile applications of the Innovair Mini Split System, suitable for server rooms, indoor gardens, garages, and commercial spaces.
فيديو 1.1: أكثر منview of Innovair systems, demonstrating their application in various HVAC solutions, including maintaining optimal temperatures in diverse environments.
2. معلومات السلامة
For your safety and to prevent damage to the unit, please observe the following precautions:
- السلامة الكهربائية: Ensure the unit is connected to a properly grounded 230V power supply. Do not use extension cords.
- تثبيت: يجب أن يتم التركيب بواسطة أفراد مؤهلين وفقًا لجميع قوانين الكهرباء المحلية والوطنية.
- صيانة: افصل الطاقة قبل إجراء أي صيانة أو تنظيف.
- التبريد: This unit uses R410A refrigerant. Do not attempt to service the refrigerant system yourself.
- التخليص: Maintain adequate clearance around both indoor and outdoor units for proper airflow.
- أطفال: أبعد الأطفال عن الوحدة وجهاز التحكم عن بعد.
- المواد القابلة للاشتعال: لا تضع مواد قابلة للاشتعال بالقرب من الوحدة.
3. انتهى المنتجview
The Innovair Mini Split System consists of an indoor unit, an outdoor unit, and a remote control, along with an installation kit.
Figure 3.1: Main components of the Innovair Mini Split System, showing the indoor unit, outdoor unit, remote control, and included installation accessories.
المميزات الرئيسية:
- High Efficiency Inverter Technology: AHRI certified, providing energy savings.
- أوضاع تشغيل متعددة: Includes Turbo Cool, Sleep Mode, Dehumidifier, and Hyper Heat.
- وظيفة مزدوجة: Operates in both AC cooling and Heat Pump heating modes.
- جاهز للتثبيت: Comes with a 16FT installation kit and is pre-charged up to 25FT.
- حماية متعددة: Features Gold-Fin Outdoor coating for durability and a Multi-Layer Filter for improved air quality.
- تمكين واي فاي: Allows for smart control via a mobile application.
Figure 3.2: The system's capability to provide both heating and cooling, adapting to different seasonal needs for year-round comfort.
Figure 3.3: Demonstration of the system's high efficiency, leading to lower electricity bills due to advanced inverter technology.
Figure 3.4: The outdoor unit's anti-freeze protection and ability to operate effectively in low temperatures, ensuring reliable performance in cold climates.

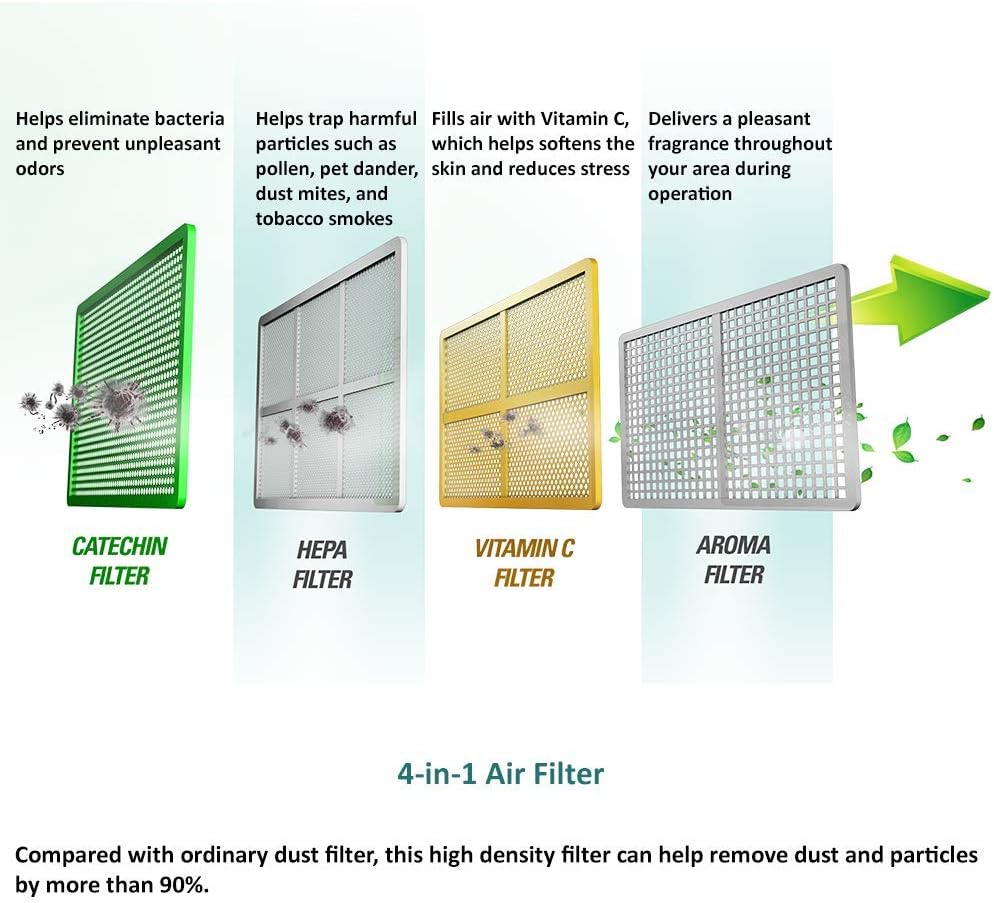

Figure 3.5: The 4-in-1 Air Filter system, including Catechin, HEPA, Vitamin C, and Aroma filters, designed to improve indoor air quality by removing particles and odors.
4. الإعداد والتثبيت
The Innovair Mini Split System is designed for straightforward installation, with a 16FT installation kit included. However, professional installation is highly recommended to ensure proper functioning and adherence to safety standards.
قائمة التحقق قبل التثبيت:
- تحقق من مصدر الطاقة (230 فولت).
- تأكد من توفير مساحة كافية لكل من الوحدات الداخلية والخارجية، مما يسمح بتدفق الهواء المناسب وسهولة الوصول للصيانة.
- Confirm the outdoor unit is placed on a stable, level surface.
- Check that the refrigerant lines and electrical wiring can be routed safely and efficiently between units.
Installation Steps (Summary - Refer to detailed installation guide for full instructions):
- تركيب الوحدة الداخلية: قم بتثبيت لوحة التثبيت على الحائط، مع التأكد من أنها مستوية.
- حفر ثقب في الجدار: Drill a hole through the wall for the refrigerant pipes, drain hose, and electrical cable.
- Connecting Piping and Wiring: Connect the refrigerant pipes, drain hose, and electrical wiring to the indoor unit.
- تركيب الوحدة الخارجية: Place the outdoor unit on a stable base. Connect the refrigerant pipes and electrical wiring from the indoor unit.
- التنظيف بالمكنسة الكهربائية وفحص التسريبات: Evacuate the refrigerant lines using a vacuum pump. Perform a leak check on all connections.
- التوصيل الكهربائي: قم بتوصيل الوحدة بمصدر الطاقة الرئيسي.
- تشغيل الاختبار: قم بإجراء اختبار تشغيل للتأكد من أن جميع الوظائف تعمل بشكل صحيح.

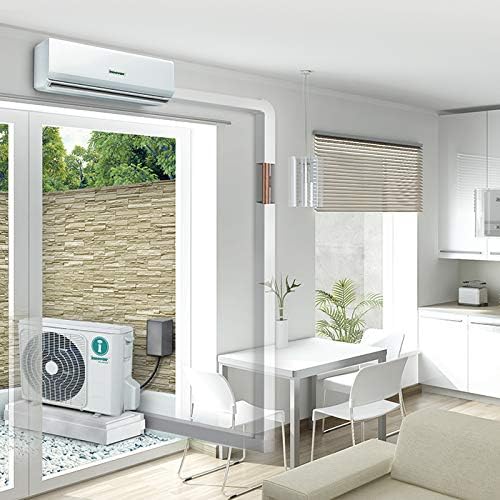

الشكل 4.1: مثالample of a typical installation, illustrating the placement of both indoor and outdoor units for optimal performance.
5. تعليمات التشغيل
Your Innovair Mini Split System can be controlled using the included remote control or via a WiFi-enabled mobile application.
وظائف التحكم عن بعد:
Figure 5.1: The advanced remote control, providing easy access to all system functions and settings.
- زر التشغيل/الإيقاف: اضغط لتشغيل الوحدة أو إيقاف تشغيلها.
- زر الوضع: يتنقل بين أوضاع التشغيل التالية: تلقائي، تبريد، تجفيف، تدفئة، مروحة.
- زر المروحة: Adjusts fan speed: Auto, Low, Medium, High.
- ROOM TEMPERATURE SWING BUTTONS (Up/Down Arrows): ضبط درجة حرارة الغرفة المطلوبة.
- زر التأرجح: Controls the horizontal louvers for airflow direction.
- SMART BUTTON: Activates fuzzy logic operation for optimized comfort.
- زر النوم: Engages sleep mode for quiet operation and energy saving during sleep.
- TIMER ON/OFF BUTTON: Sets or cancels the timer for automatic operation.
- SUPER BUTTON: Activates fast cooling or heating.
- CLOCK BUTTON: يضبط الوقت الحالي.
- DIMMER BUTTON: يقوم بتشغيل أو إيقاف ضوء الشاشة.
- زر كتم الصوت: Silences the unit's beeps.
- IFeel BUTTON: Activates the IFeel function, which senses temperature at the remote's location for more precise control.
- 8° HEAT BUTTON: Sets the heating temperature to 8°C (46°F) for anti-freeze protection in unoccupied spaces.
التشغيل الأساسي:
- لتشغيل / إيقاف: اضغط على تشغيل/إيقاف زر.
- لتحديد الوضع: اضغط على وضع button repeatedly until the desired mode (Cool, Heat, Dry, Fan, Auto) is displayed.
- لضبط درجة الحرارة: استخدم أعلى / أسفل السهم أزرار لضبط درجة الحرارة المرغوبة.
- لضبط سرعة المروحة: اضغط على مروحة button to cycle through fan speeds.
التحكم في الواي فاي:
For WiFi control, download the Innovair smart app from your device's app store. Follow the in-app instructions to connect your unit to your home network. This allows for remote control and scheduling features.
6. الصيانة
Regular maintenance ensures optimal performance and longevity of your Innovair Mini Split System.
تنظيف فلتر الهواء:
The multi-layer air filters should be cleaned every two weeks or more frequently depending on usage and air quality. Dirty filters can reduce efficiency and airflow.
- قم بإيقاف تشغيل الوحدة وفصل الطاقة.
- افتح اللوحة الأمامية للوحدة الداخلية.
- قم بإزالة مرشحات الهواء بعناية.
- Clean the filters with a vacuum cleaner or wash them with lukewarm water (below 40°C / 104°F).
- Allow filters to dry completely in a shaded area before re-installing. Do not expose to direct sunlight.
- أعد تركيب الفلاتر وأغلق اللوحة الأمامية.
صيانة الوحدة الخارجية:
- تنظيف الملف: Periodically check the outdoor unit's coil for dirt and debris. Clean with a soft brush or water hose if necessary.
- التخليص: Ensure no obstructions are blocking the airflow around the outdoor unit.
- الصرف الصحي: Check the condensate drain line for blockages.
الشيكات الموسمية:
- Before the cooling season, ensure the outdoor unit is free of debris and the filters are clean.
- Before the heating season, check for any ice buildup on the outdoor unit and ensure the drain pan is clear.
7. استكشاف الأخطاء وإصلاحها
قبل الاتصال بدعم العملاء، يرجى الرجوع إلى المشكلات والحلول الشائعة التالية:
| مشكلة | السبب المحتمل | حل |
|---|---|---|
| الوحدة لا تعمل. | لا يوجد تيار كهربائي، قاطع الدائرة الكهربائية مفصول، بطاريات جهاز التحكم عن بعد فارغة. | افحص مصدر الطاقة، وأعد ضبط قاطع الدائرة، واستبدل بطاريات جهاز التحكم عن بعد. |
| عدم كفاية التبريد/التدفئة. | Dirty air filters, blocked outdoor unit, wrong mode selected, temperature setting too high/low. | Clean filters, clear obstructions, select correct mode, adjust temperature. |
| تسرب المياه من الوحدة الداخلية. | خرطوم تصريف مسدود، تركيب غير صحيح. | Clear drain hose, contact professional for inspection. |
| ضوضاء غير عادية. | Loose parts, foreign objects, fan imbalance. | Inspect for loose parts, remove foreign objects. If persistent, contact support. |
| جهاز التحكم عن بعد لا يعمل. | بطاريات فارغة، وجود عائق بين جهاز التحكم عن بعد والوحدة، عطل في جهاز التحكم عن بعد. | Replace batteries, remove obstruction, try resetting the remote. |
If the problem persists after attempting these solutions, please contact Innovair customer support.
8. المواصفات
| يصف | التفاصيل |
|---|---|
| ماركة | إنوفاير |
| رقم الموديل | WIN12H1V51 |
| سعة | 18000 BTUH (Cooling/Heating) / 3 Tons |
| المجلدtage | 230 فولت |
| الكفاءة (الرائي) | 18.00 |
| مادة التبريد | ر 410 أمبير |
| نوع التثبيت | نظام تقسيم |
| المميزات الخاصة | Dehumidifier, WiFi Enabled |
| أبعاد المنتج | Indoor Unit: 32 x 11 x 8.5 inches (approx.) |
| وزن العنصر | 24 pounds (approx. indoor unit) |
9. الضمان والدعم
Innovair provides a limited warranty for this product. Please refer to the warranty card included with your purchase for specific terms and conditions, including coverage period and what is covered.
دعم العملاء:
For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact Innovair customer support:
- Webموقع: Visit the official Innovair webموقع للحصول على موارد الدعم ومعلومات الاتصال.
- هاتف: Refer to your product packaging or warranty card for customer service phone numbers.
- متجر على الانترنت: For product information and to visit the Innovair store, you can go to Innovair Amazon Store.
When contacting support, please have your model number (WIN12H1V51) and purchase date ready.
