دليل تركيب الألواح الشمسية من Hunter NODE-BT

لوحة الطاقة الشمسية Hunter NODE-BT

معلومات المنتج: لوحة الطاقة الشمسية NODE-BT

لوحة الطاقة الشمسية NODE-BT هي أحد مكونات نظام التحكم NODE-BT. وهي مصممة لتوفير الطاقة الشمسية لوحدة التحكم، مما يسمح بالاتصال اللاسلكي والتحكم في الأجهزة المختلفة.

The solar panel comes with a 40\’ (12 m) cable for easy installation and flexibility in positioning. It also includes a solar end cap connection for secure attachment to the NODE-BT Controller.

تم تجهيز اللوحة بحامل كروي، يمكن استخدامه لتثبيتها بطرق مختلفة. يمكن تثبيتها على الحائط أو على سطح مستوٍ باستخدام الأجهزة المتوفرة، أو ربطها بسطح دائري مثل عمود أو أنبوب باستخدام خرطوم.amps أو روابط مضغوطة.

تعليمات استخدام المنتج: تركيب اللوحة الشمسية

1. قم بإزالة صامولة القفل والغطاء الطرفي والبطاريات 9 فولت من وحدة التحكم NODE-BT الموجودة.
2. قم بتغذية الحزمة الكاملة من أسلاك الألواح الشمسية من خلال صامولة قفل الغطاء النهائي.
3. قم بتثبيت الغطاء الطرفي SP-NODE-BT في جسم NODE-BT وقم بربط صامولة القفل لتثبيته في مكانه.
4. قم بتغذية الأسلاك الحمراء والسوداء من خلال حامل الكرة الشمسية.
5. قم بتثبيت حامل الكرة حيث سيتم وضع اللوحة الشمسية. يمكنك الاختيار بين الحفر في الحائط أو السطح المسطح باستخدام البراغي والمراسي المرفقة، أو تثبيتها على سطح دائري باستخدام خرطوم.amps أو روابط مضغوطة.

يرجى الرجوع إلى دليل المستخدم للحصول على معلومات إضافية حول تحديثات تطبيق NODE-BT والإشعارات واستكشاف الأخطاء وإصلاحها.

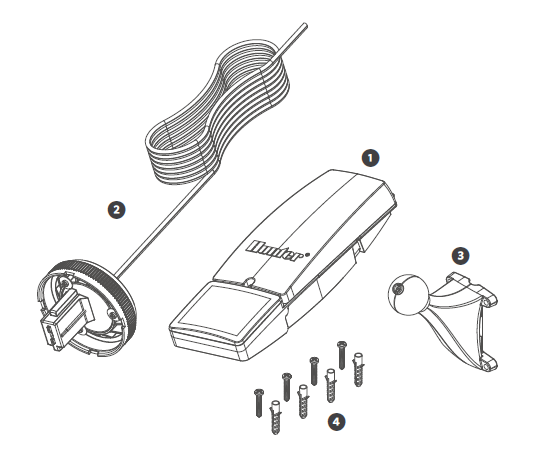

عناصر

1. لوحة شمسية
2. 40\’ (12 m) Cable and NODE-BT Solar End Cap Connection
3. جبل الكرة لوحة للطاقة الشمسية
4. أجهزة التثبيت على الحائط

تركيب الألواح الشمسية

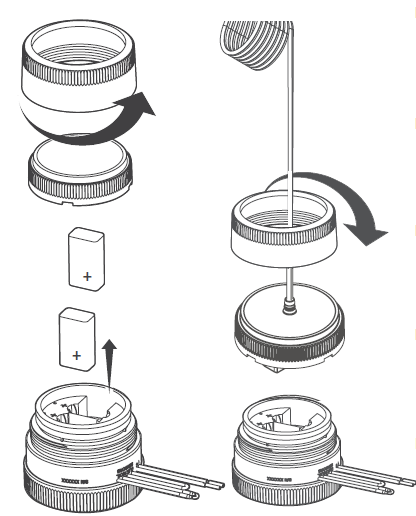

1. قم بإزالة صامولة القفل والغطاء الطرفي والبطاريات 9 فولت من وحدة التحكم NODE-BT الموجودة.
2. قم بتغذية الحزمة الكاملة من أسلاك الألواح الشمسية من خلال صامولة قفل الغطاء النهائي.
3. قم بتثبيت الغطاء الطرفي SP-NODE-BT في جسم NODE-BT ثم قم بربط صامولة القفل لتثبيتها في مكانها.

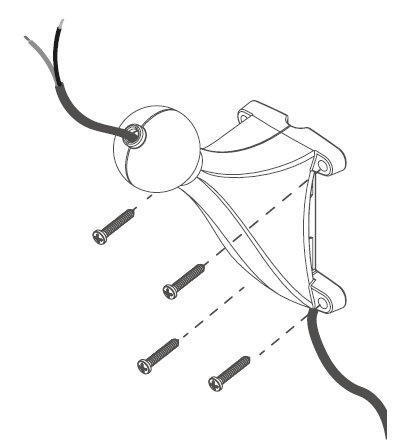

1. قم بتغذية الأسلاك الحمراء والسوداء من خلال حامل الكرة الشمسية.
2. قم بتثبيت حامل الكرة في المكان الذي سيتم وضع اللوحة الشمسية فيه. يمكن تثبيت حامل الكرة للوحة الشمسية بعدة طرق:
   1. استخدم البراغي والمثبتات الأربعة المرفقة للثقب في الحائط أو السطح المستوي.
   2. استخدم خرطوم clampروابط أو أربطة مضغوطة لربطها بأي سطح مستدير (على سبيل المثال، عمود، عمود، وتد، أنبوب).

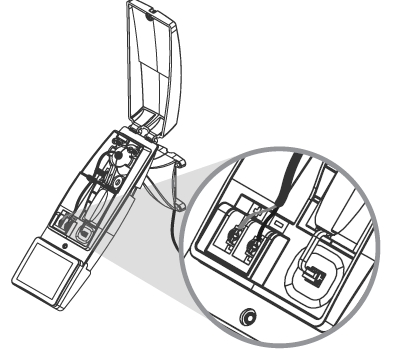

1. افتح غطاء اللوحة الشمسية وقم بتركيب اللوحة الشمسية فوق حامل الكرة. تأكد من أن الأسلاك الحمراء والسوداء تمر عبر حامل الكرة إلى غلاف اللوحة الشمسية وأن بها مساحة كافية للوصول إلى الأطراف (+) و(-).
2.  قم بوضع اللوحة الشمسية في المكان المطلوب وقم بربط البراغي الثلاثة حول حامل الكرة لتثبيتها في مكانها.
3. قم بتوصيل الأسلاك من خلال الحلقة المقاومة للماء وقم بتوصيل السلك الأحمر من الكابل إلى برغي الطرف الأحمر (+) والسلك الأسود إلى برغي الطرف الأسود (-).
4. تأكد من تثبيت حزمة البطارية القابلة لإعادة الشحن داخل اللوحة الشمسية وتوصيلها بشكل صحيح.
5. أغلق غطاء اللوحة الشمسية ثم قم بربط المسمار لإغلاق الغطاء.

تحديثات تطبيق NODE-BT

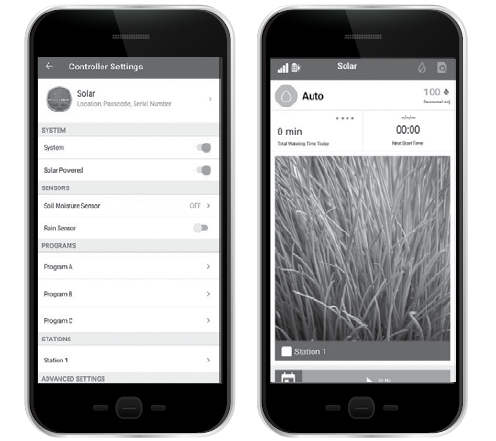

لاستخدام اللوحة الشمسية مع وحدة تحكم NODE-BT الحالية، قم أولاً بتحديث تطبيق NODE-BT Bluetooth®. يجب أن يكون لديك إصدار التطبيق 5.1.0 أو أعلى لاستخدام اللوحة الشمسية. بمجرد التحديث، افتح التطبيق وقم بالاتصال بوحدة التحكم NODE-BT الخاصة بك. قد يُطلب منك تحديث البرنامج الثابت لوحدة التحكم. بمجرد اكتمال تحديث البرنامج الثابت، قم بتعيين النظام على أنه "يعمل بالطاقة الشمسية" لـ NODE-BT:

1. المسح الضوئي والاتصال بجهاز التحكم.
2. حدد أيقونة المزيد.
3. حدد إعدادات وحدة التحكم.
4. قم بتشغيل زر الطاقة الشمسية. سيتم الآن تغيير أيقونة البطارية في لوحة التحكم إلى أيقونة بطارية تعمل بالطاقة الشمسية .

يجب إعادة تدوير البطاريات أو التخلص منها بشكل منفصل عن النفايات المنزلية ووفقًا للقوانين والمبادئ التوجيهية البيئية المحلية.
