1. المقدمة
This manual provides essential information for the safe and efficient operation of your Nikai NSAC24131N23 2 Ton Split Air Conditioner. Please read these instructions thoroughly before installation and use, and retain this manual for future reference. Proper installation, operation, and maintenance are crucial for optimal performance and longevity of the unit.
2. معلومات السلامة
تعليمات السلامة الهامة:
- Ensure the unit is installed by a qualified technician in accordance with local electrical and safety codes.
- Do not attempt to repair or modify the air conditioner yourself. Contact authorized service personnel for all repairs.
- افصل التيار الكهربائي دائمًا قبل التنظيف أو إجراء أي صيانة.
- أبقِ الأطفال بعيداً عن الوحدة أثناء التشغيل والصيانة.
- لا تقم بسد فتحات سحب الهواء أو فتحات تصريفه.
- Use only the specified refrigerant (R-410A).
- تأكد من التأريض المناسب لمنع حدوث صدمة كهربائية.
3. انتهى المنتجview والميزات
The Nikai NSAC24131N23 is a 2-ton split air conditioner designed for efficient cooling in various indoor environments. It incorporates advanced features for enhanced performance and user comfort.
المميزات الرئيسية:
- T3 Tropical Rotary Compressor: Provides high-efficiency cooling, ensuring exceptional performance even in hot and humid climates.
- 24000 BTU Cooling Power: Delivers powerful and rapid cooling for large areas.
- 4-Way Airflow (Swing): Ensures uniform distribution of cool air throughout the room.
- Gold Fin Technology: Protects AC coils against corrosion from rainwater, humidity, and salty atmospheric conditions, enhancing durability and heat transfer efficiency.
- المبردات R-410A: An environmentally friendly refrigerant known for its high energy efficiency.
- تشغيل منخفض الضوضاء: Designed for a quiet and peaceful indoor environment.
- وضع السكون: Optimizes temperature and fan speed for comfortable sleep and energy saving.
- وضعية التوربو: Provides rapid cooling when quick temperature reduction is desired.
- وظيفة إعادة التشغيل التلقائي: يستأنف الإعدادات السابقة تلقائيًا بعد انقطاع الطاقةtage.
- وظيفة إزالة الجليد الذكية: Prevents ice buildup on the outdoor unit, maintaining heating efficiency in cold conditions.
مكونات المنتج:
Your Nikai Split AC system consists of an indoor unit, an outdoor unit, and a remote control.
Figure 3.1: Nikai Split AC indoor unit in a typical living room setting.
Figure 3.2: The air conditioner maintaining a comfortable 18°C indoors even with high outdoor temperatures.
4. الإعداد والتثبيت
Installation of this split air conditioner requires specialized tools and knowledge. It is strongly recommended that installation be performed by a certified and experienced HVAC technician to ensure proper functioning, safety, and warranty validity.
فحوصات ما قبل التثبيت:
- Verify that the power supply matches the unit's requirements (220V, 50Hz).
- تأكد من أن موقع تركيب كل من الوحدات الداخلية والخارجية يسمح بتدفق الهواء والتصريف بشكل صحيح.
- تأكد من أن هيكل الجدار قادر على تحمل وزن الوحدة الداخلية.
General Installation Steps (for technician reference):
- قم بتثبيت الوحدة الداخلية بإحكام على الحائط، مع التأكد من أنها مستوية.
- قم بتركيب الوحدة الخارجية على سطح مستوٍ وثابت، بعيدًا عن أشعة الشمس المباشرة أو العوائق.
- قم بتوصيل أنابيب التبريد والأسلاك الكهربائية بين الوحدات الداخلية والخارجية.
- Perform vacuuming and refrigerant charging (if necessary, as the unit typically comes pre-charged with R-410A).
- Connect the drainage pipe from the indoor unit to an appropriate drain point.
- Test the unit for proper operation, including all modes and features.
5. تعليمات التشغيل
Your Nikai Split AC is controlled via the included remote control. Familiarize yourself with the remote's functions for optimal use.
وظائف التحكم عن بعد:
- زر التشغيل/الإيقاف: يقوم بتشغيل الوحدة أو إيقاف تشغيلها.
- زر الوضع: يتنقل بين أوضاع التشغيل: التبريد، المروحة، التجفيف، الوضع التلقائي.
- أزرار رفع وخفض درجة الحرارة: ضبط إعداد درجة الحرارة المطلوبة.
- زر سرعة المروحة: تحديد سرعة المروحة (منخفضة، متوسطة، عالية، تلقائية).
- زر التأرجح: Activates or deactivates the 4-way airflow swing function.
- زر توربو: Initiates rapid cooling for quick temperature reduction.
- زر النوم: Activates Sleep Mode for energy-efficient and quiet operation during sleep.
- زر TIMER: Sets the unit to turn on or off automatically after a set period.

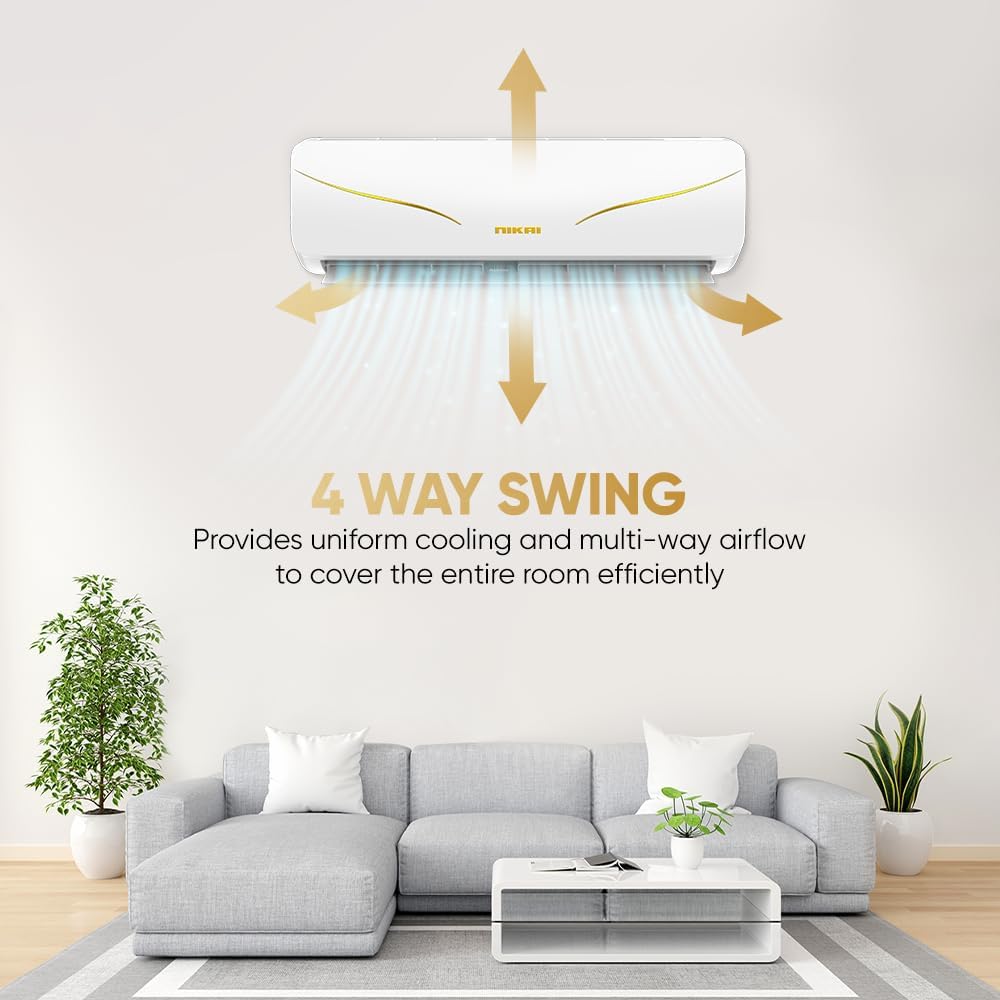

Figure 5.1: The 4-way swing feature ensures comprehensive air distribution.
Figure 5.2: Features like Silent Operation and Sleep Mode contribute to uninterrupted comfort.
6. الصيانة
تضمن الصيانة الدورية كفاءة مكيف الهواء وطول عمره. افصل التيار الكهربائي دائمًا قبل إجراء أي صيانة.
تنظيف الفلتر:
- ينبغي تنظيف مرشحات الهواء كل أسبوعين أو أكثر حسب الاستخدام وجودة الهواء.
- افتح اللوحة الأمامية للوحدة الداخلية وقم بإزالة فلاتر الهواء.
- اغسل الفلاتر بالماء الفاتر ومنظف معتدل. ثم اشطفها جيدًا.
- Allow filters to dry completely in a shaded area before reinserting them. Do not expose to direct sunlight.
النظافة العامة:
- امسح الجزء الخارجي للوحدة الداخلية بقطعة قماش ناعمة.amp قماش. لا تستخدم مواد كيميائية قاسية أو منظفات كاشطة.
- Ensure the outdoor unit's coils are free from debris, leaves, and dirt. Use a soft brush or vacuum cleaner to gently clean the fins.
الخدمة المهنية:
يوصى بإجراء صيانة احترافية لمكيف الهواء الخاص بك مرة واحدة على الأقل في السنة للتحقق من مستويات غاز التبريد، وتنظيف الملفات، وفحص المكونات الكهربائية.

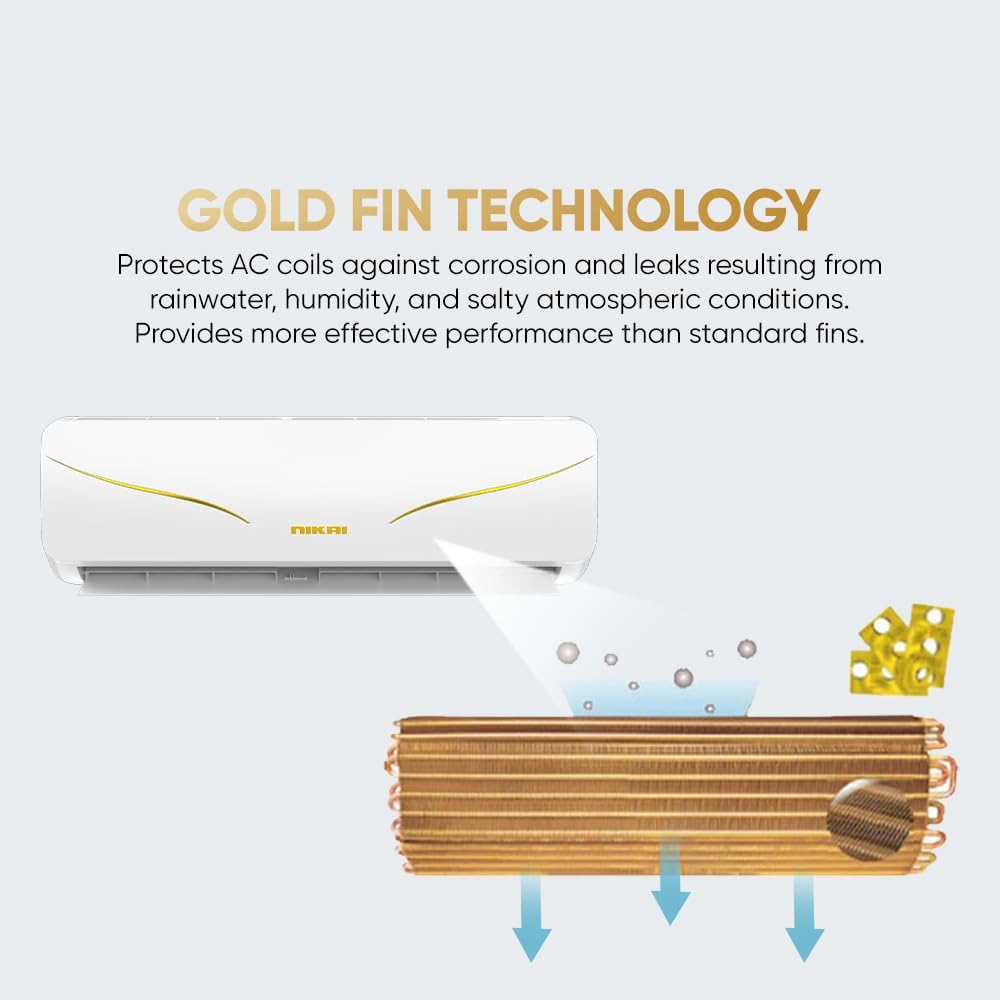

Figure 6.1: Gold Fin Technology protects the coils, but regular cleaning is still necessary.
7. استكشاف الأخطاء وإصلاحها
قبل الاتصال بالخدمة، يرجى التحقق من المشكلات والحلول الشائعة التالية:
| مشكلة | السبب المحتمل | حل |
|---|---|---|
| الوحدة لا تعمل | لا يوجد مصدر طاقة؛ بطاريات جهاز التحكم عن بعد منخفضة؛ قاطع الدائرة الكهربائية مفصول. | تحقق من توصيل الطاقة؛ استبدل البطاريات؛ أعد ضبط قاطع الدائرة. |
| تبريد غير كافي | Dirty air filters; Blocked outdoor unit; Room too large; Temperature setting too high. | Clean air filters; Clear obstructions from outdoor unit; Ensure room size is appropriate for 2-ton AC; Lower temperature setting. |
| ضوضاء غير عادية | أجزاء مفكوكة؛ انسداد المروحة؛ الوحدة غير مستوية. | Check for loose components; Remove any obstructions; Ensure unit is installed on a level surface. If noise persists, contact service. |
| تسرب المياه من الوحدة الداخلية | انسداد أنبوب الصرف؛ تركيب غير صحيح. | Clear drain pipe obstruction; Contact technician for inspection and re-installation if necessary. |
إذا استمرت المشكلة بعد محاولة هذه الحلول، فيرجى الاتصال بموظفي الخدمة المعتمدين.
8. المواصفات
| ميزة | مواصفة |
|---|---|
| ماركة | نيكاي |
| اسم الموديل | NSAC24131N23 |
| سعة | 2 طن |
| قوة التبريد | 24000 وحدة حرارية بريطانية |
| مادة التبريد | R-410A |
| نوع الضاغط | Rotary (T3 Tropical) |
| المجلدtage | 220 فولت |
| تكرار | 50 هرتز |
| مستوى الضوضاء | 38 ديسيبل |
| أبعاد المنتج (عمق×عرض×ارتفاع) | 55 سم × 130 سم × 55 سم |
| وزن العنصر | 30 كجم |
| الاستهلاك السنوي للطاقة | 3500 كيلو وات ساعة/سنة |
| تقييم كفاءة الطاقة | 1 Star (BEE) |
| المميزات الخاصة | Sleep Mode, Turbo Mode, 4-Way Airflow, Gold Fin Technology |
| طريقة التحكم | جهاز التحكم عن بعد |
9. الضمان والدعم
معلومات الضمان:
- The Nikai NSAC24131N23 Split Air Conditioner comes with a ضمان محدود لمدة سنة واحدة للاستخدام الداخلي.
- The compressor is covered by a separate ضمان محدود لمدة سنة واحدة.
- يرجى الاحتفاظ بإيصال الشراء الخاص بك كدليل على الشراء للمطالبات بالضمان.
- The warranty covers manufacturing defects and does not cover damage resulting from improper installation, misuse, neglect, or unauthorized repairs.
دعم العملاء:
For technical assistance, warranty claims, or service inquiries, please contact Nikai customer support through their official website or the contact information provided with your purchase documentation. When contacting support, please have your model number (NSAC24131N23) and purchase date ready.
