مقدمة
Thank you for choosing the DEWALT DCM575N-XJ 54V XR FLEXVOLT Brushless Cordless Chainsaw. This powerful and efficient tool is designed for various cutting tasks, offering the performance of a petrol-powered chainsaw without the emissions. This manual provides essential information for the safe and effective use, assembly, maintenance, and troubleshooting of your chainsaw. Please read it thoroughly before first use and keep it for future reference.

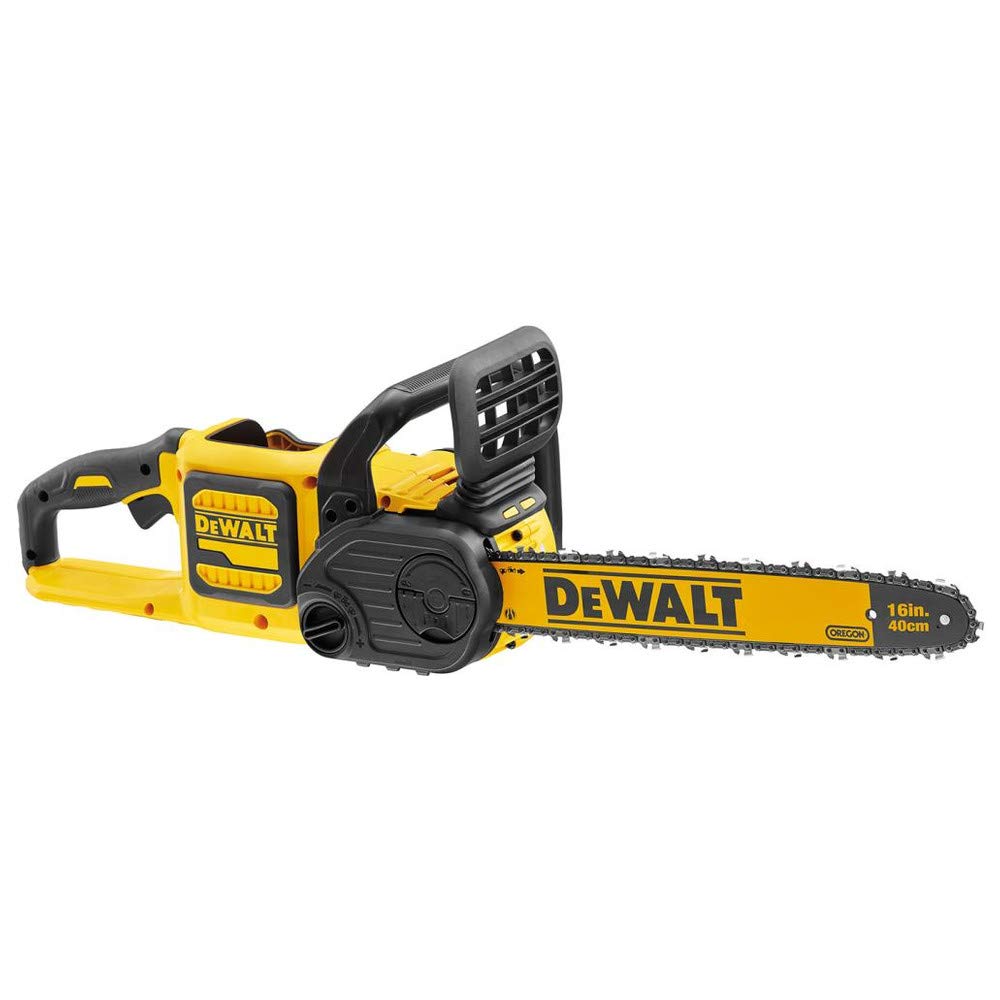

Image: The DEWALT DCM575N-XJ 54V XR FLEXVOLT Brushless Cordless Chainsaw, showcasinيتميز بتصميمه المدمج ومخطط الألوان الأصفر والأسود.
معلومات السلامة
تحذير: اقرأ جميع تحذيرات السلامة والتعليمات والرسوم التوضيحية والمواصفات المرفقة مع هذه الأداة الكهربائية. قد يؤدي عدم اتباع جميع التعليمات المدرجة أدناه إلى التعرض لصدمة كهربائية أو نشوب حريق و/أو إصابة خطيرة.
General Chainsaw Safety Warnings
- أبعد جميع أجزاء الجسم عن سلسلة المنشار أثناء تشغيل المنشار. Before you start the chainsaw, make sure the saw chain is not contacting anything. A moment of inattention while operating a chainsaw may cause entanglement of your clothing or body with the saw chain.
- أمسك المنشار دائمًا بيدك اليمنى على المقبض الخلفي ويدك اليسرى على المقبض الأمامي. Holding the chainsaw with an altered grip may result in personal injury and should never be done.
- ارتداء النظارات الواقية وحماية السمع. Further protective equipment for head, hands, legs, and feet is recommended. Adequate protective clothing will reduce personal injury from flying debris or accidental contact with the saw chain.
- لا تقم بتشغيل المنشار في شجرة. قد يؤدي تشغيل المنشار أثناء وجوده على الشجرة إلى حدوث إصابة شخصية.
- Always keep proper footing and operate the chainsaw only when standing on a fixed, secure, and level surface. قد تؤدي الأسطح الزلقة أو غير المستقرة مثل السلالم إلى فقدان التوازن أو السيطرة على المنشار.
- عند قطع أحد الأطراف التي تتعرض للتوتر، كن متيقظًا لعودة الربيع. When the wood fiber tension is released, the spring-loaded limb may strike the operator and/or throw the chainsaw out of control.
- توخي الحذر الشديد عند قطع الفرشاة والشتلات. قد تلتقط المادة النحيلة سلسلة المنشار وتضرب نحوك أو تسحب توازنك.
- احمل المنشار من المقبض الأمامي مع إيقاف تشغيل المنشار بعيدًا عن جسمك. عند نقل المنشار أو تخزينه، قم دائمًا بتركيب غطاء شريط التوجيه. سيؤدي التعامل السليم مع المنشار إلى تقليل احتمالية الاتصال العرضي بسلسلة المنشار المتحركة.
- اتبع تعليمات التشحيم وشد السلسلة وتغيير الملحقات. Improperly tensioned or lubricated chain may break or increase the risk of kickback.
- احرص على إبقاء المقابض جافة ونظيفة وخالية من الزيوت والشحوم. المقابض الدهنية والزيتية زلقة مما يؤدي إلى فقدان السيطرة.
- Only cut wood. Do not use the chainsaw for purposes not intended. For example: do not use chainsaw for cutting plastic, masonry, or non-wood building materials. Use of the chainsaw for operations different from intended could result in a hazardous situation.
Image: An icon indicating 54.0 Volts, highlighting the tool's power rating.
Image: A 'Quick Stop' icon, emphasizing the safety feature for rapid chain braking.
يثبت
التفريغ والتفتيش الأولي
Carefully remove all components from the packaging. Inspect the chainsaw for any damage that may have occurred during shipping. Do not operate the tool if any damage is found. Ensure all listed components are present:
- Chainsaw unit (without battery or charger)
- 40 cm Guide Bar
- سلسلة المنشار
- غطاء شريط التوجيه
تثبيت شريط التوجيه والسلسلة
- Ensure the battery is removed from the chainsaw before any assembly.
- Place the chain around the sprocket and guide bar. Ensure the cutting edges of the chain are facing the correct direction (refer to the arrow on the guide bar).
- Fit the guide bar onto the chainsaw studs, ensuring the chain is seated correctly in the guide bar groove and around the drive sprocket.
- Install the side cover and hand-tighten the retaining knob.
Adjusting Chain Tension (Tool-Free)
The DCM575N-XJ features tool-free chain tensioning for quick and easy adjustment:
- Loosen the side cover retaining knob slightly.
- Turn the chain tensioning ring (usually located on the side cover) clockwise to increase tension or counter-clockwise to decrease tension.
- Proper tension is achieved when the chain can be pulled away from the guide bar by about 2-3 mm at the center, but still snaps back into place when released. The chain should move freely around the guide bar.
- Tighten the side cover retaining knob securely.
ملء خزان النفط
Your chainsaw is equipped with an automatic oiling system. It is crucial to keep the oil reservoir filled with appropriate chain lubricant.
- ضع المنشار على سطح مستو.
- Unscrew the oil cap and fill the reservoir with high-quality chain and bar oil. The reservoir capacity is approximately 110-120 ml.
- تجنب الإفراط في الملء.
- أعد تركيب غطاء الزيت بإحكام.
- تأكد من مستوى الزيت بشكل متكرر أثناء التشغيل.
عملية
تركيب البطارية
This chainsaw operates with a DEWALT 54V XR FLEXVOLT battery (not included). Ensure the battery is fully charged before use.
- Align the battery with the battery port on the chainsaw.
- قم بإدخال البطارية في المنفذ حتى تستقر في مكانها بشكل آمن.
- للإزالة، اضغط على زر تحرير البطارية ثم اسحب البطارية للخارج.
Starting and Stopping the Chainsaw
- البداية: Hold the chainsaw firmly with both hands. Engage the chain brake (if applicable, ensure it's disengaged before cutting). Press the lock-off button (if present) and then squeeze the variable speed trigger. The chain will begin to move.
- وقف: Release the variable speed trigger. The chain brake will automatically engage on some models or can be manually engaged.
تقنيات القطع
Always maintain a firm grip with both hands. Stand with your weight balanced on both feet. Plan your cut before starting. Be aware of kickback potential, especially when the tip of the guide bar contacts an object or when the wood closes in and pinches the saw chain in the cut.
- تطويق: Remove branches from a fallen tree. Work from the bottom up, cutting small branches first.
- مخالفة: Cutting a fallen log into sections. Use wedges if necessary to prevent pinching.
- قطع: Only attempt felling if you are trained and experienced. Always ensure a clear escape path.
Image: A DEWALT chainsaw in operation, demonstrating its cutting capability on a log.
صيانة
تضمن الصيانة الدورية طول عمر المنشار الكهربائي وتشغيله بأمان. احرص دائمًا على إزالة البطارية قبل إجراء أي صيانة.
تزييت السلسلة
The chainsaw features an automatic oiling system. Regularly check the oil level indicator and refill the reservoir with suitable chain and bar oil. Insufficient lubrication can lead to rapid chain wear and overheating.
شحذ السلسلة
A sharp chain is crucial for efficient and safe cutting. Sharpen the chain regularly or replace it when dull. Refer to the chain manufacturer's instructions for proper sharpening angles and file sizes. If unsure, have the chain sharpened by a qualified service technician.
دليل صيانة شريط
- قم بتنظيف أخدود قضيب التوجيه بانتظام لإزالة نشارة الخشب والحطام.
- اقلب شريط التوجيه بشكل دوري لضمان تآكل متساوٍ على كلا الجانبين.
- تحقق من وجود نتوءات على قضبان التوجيه و file قم بتنعيمها إن وجدت.
التنظيف العام
After each use, clean the chainsaw thoroughly. Remove sawdust, chips, and debris from the motor housing, air vents, and chain brake mechanism. Use a brush or compressed air. Do not use solvents that could damage plastic parts.
استكشاف الأخطاء وإصلاحها
| مشكلة | السبب المحتمل | حل |
|---|---|---|
| المنشار لا يبدأ | Battery not charged or improperly inserted; Chain brake engaged; Faulty switch | Charge battery and ensure it's fully inserted; Disengage chain brake; Contact service for switch replacement |
| السلسلة لا تتحرك أو تتحرك ببطء | Chain tension too tight; Chain dull or damaged; Guide bar groove clogged; Low battery charge | Adjust chain tension; Sharpen or replace chain; Clean guide bar groove; Recharge battery |
| اهتزاز مفرط | Loose chain; Damaged chain or guide bar; Loose components | Adjust chain tension; Inspect and replace damaged parts; Check all fasteners |
| تسرب الزيت | Overfilled oil reservoir; Damaged oil cap seal; Internal leak | Do not overfill; Check and replace oil cap seal; Contact service for internal leaks |
| أداء القطع الضعيف | Dull chain; Incorrect chain tension; Improper cutting technique | شحذ السلسلة أو استبدلها؛ اضبط شد السلسلة؛ أعدview cutting techniques |
تحديد
| ميزة | التفاصيل |
|---|---|
| ماركة | DEWALT |
| رقم الموديل | DCM575N-XJ |
| مصدر الطاقة | Battery Powered (54V XR FLEXVOLT) |
| نوع المحرك | بدون فرشاة |
| طول شريط التوجيه | 40 سم |
| سرعة السلسلة | 15 متر/ثانية |
| شد السلسلة | أداة مجانية |
| نظام التزييت | اوتوماتيكي |
| سعة خزانات النفط | 110-120 مل |
| وزن العنصر | 5 كيلوغرام |
| أبعاد المنتج (الطول × العرض × الارتفاع) | 88 لترًا × 24 عرضًا × 23 ارتفاعًا سم |
| البطارية والشاحن | غير متضمن |
الضمان والدعم
ضمان الشركة المصنعة
This DEWALT product is covered by a 2-year manufacturer's warranty. Please retain your proof of purchase for warranty claims. The warranty covers defects in materials and workmanship under normal use. It does not cover damage resulting from misuse, abuse, normal wear and tear, or unauthorized repairs.
توافر قطع الغيار
Spare parts for this product are available for a period of 1 year within the EU. For specific part inquiries, please contact DEWALT customer service.
دعم العملاء
For technical assistance, service, or warranty claims, please contact DEWALT customer support through their official website or your local authorized service center. You can find contact information and service center locations on the official DEWALT webموقع: www.dewalt.com
